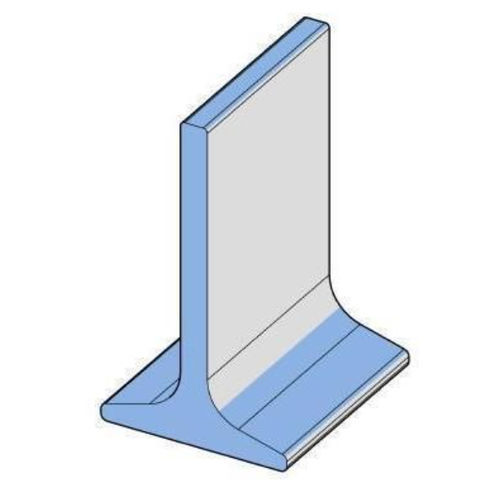

Viga de forjado para criadero porcino PRF-PIG-0044-076-06-00

Descripción del producto
La viga de suelo estándar RABDION PRFV es un perfil estructural pultrudido diseñado para subestructuras de suelos en salas de parto, maternidad y engorde porcino. Certificada según EN 13706 Clase E23, ofrece alta capacidad portante y baja deformación en grandes luces tanto en fosas poco profundas como profundas. Su composición no metálica aporta confort térmico y no conductividad eléctrica, eliminando los riesgos de corrosión de soportes de acero o hormigón.

Características clave

• Clasificación de rendimiento EN 13706 E23.
• Resistente a amoníaco, ácidos del estiércol y productos de lavado habituales.
• Mejor higiene de superficie y biosanidad frente a soportes metálicos o de hormigón.
• Adecuada para luces libres extendidas en sistemas de fosas poco y muy profundas.
• Material no conductor que aporta beneficios de confort térmico al ganado.
• Compatible con paneles de lamas plásticas estándar y sistemas de suelo modulares.

Identificadores del producto & peso
Referencia: PRF-PIG-0044-076-06-00
Peso: 1560 gr/m

Geometría de la sección
PROPIEDAD - NOMINAL - TOLERANCIA +/- - UNIDAD
Altura - 76,20 - 0,381 - mm
Ancho - 44,00 - 0,220 - mm
Espesor superior - 6,35 - 0,350 - mm
Fondo - (no especificado) - (no especificado) - (no especificado)

Propiedades de la sección
PROPIEDAD - VALOR - UNIDAD
Segundo momento de área Ix - 39108.30 - mm^4
Segundo momento de área Iy - 433203.19 - mm^4
Área de sección - 745.63 - mm^2

Tabla de cargas (luces seleccionadas)
Luz mm - Deformación mm - UDL recomendado kg/m - Max UDL kg/m² a separación 400 mm - Max UDL kg/m² a separación 600 mm - Max UDL kg/m² a separación 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Certificaciones y normas
Fabricado en instalaciones certificadas ISO 9001:2015. Producido conforme a EN 13706 y guías ASTM. Matrices de resina conformes a RoHS. Recursos técnicos disponibles: archivos STEP y TDS para referencia de diseño.

Compatibilidad y notas de aplicación
Diseñado para integrarse con paneles de lamas plásticas estándar y sistemas de suelo modulares utilizados en salas de parto, maternidad y engorde porcino. Ofrece una alternativa sin corrosión a soportes de acero o hormigón, mejorando la durabilidad al lavado y reduciendo los riesgos de biosanidad.

Especificaciones técnicas

• Nombre comercial: RABDION GFRP Standard Floor Beam
• Referencia / Código: PRF-PIG-0044-076-06-00
• Peso: 1560 gr/m
• Normas: EN 13706 Clase E23; guías ASTM; conformidad RoHS
• Altura: 76,20 mm (±0,381 mm)
• Ancho: 44,00 mm (±0,220 mm)
• Espesor superior: 6,35 mm (±0,350 mm)
• Segundo momento de área Ix: 39108.30 mm^4
• Segundo momento de área Iy: 433203.19 mm^4
• Área de sección: 745.63 mm^2
• Ejemplo UDL recomendado: hasta 181 kg/m a 1500 mm de luz (ver tabla de cargas para otras luces)
• Resistencia química: inmune a amoníaco, ácidos del estiércol y productos de lavado estándar
• Aplicaciones: subestructuras de suelos para parto, maternidad y engorde; compatible con lamas plásticas y suelos modulares
• Fiabilidad comprobada en campo: más de 35 años (Norteamérica, Europa, mercados globales)
• Seguridad: no conductor; contribuye al confort térmico del ganado
