Viga de forjado para criadero porcino PRF-PIG-0044-165-06-00

Descripción del producto
La viga de suelo RABDION GFRP Standard es un perfil estructural pultrusionado de polímero reforzado con fibra de vidrio diseñado para las subestructuras de suelos en instalaciones porcinas: partos, cebaderos y engorde. Diseñada para ofrecer alta capacidad de carga con mínima flecha en grandes luces, rinde en instalaciones de foso poco profundo y foso profundo, eliminando la corrosión y el deterioro estructural de soportes de acero o hormigón.

Características clave

• Clasificación de rendimiento EN 13706 E23.
• Resistencia al amoníaco, ácidos del estiércol y a los productos químicos de lavado habituales.
• Mejora la bioseguridad y la higiene superficial frente al acero o el hormigón.
• Permite luces libres extendidas; apta para sistemas de suelo en foso poco profundo y profundo.
• No conductora térmicamente para confort y seguridad animal.
• Compatible con paneles de lamas plásticas estándar y sistemas modulares de suelo.

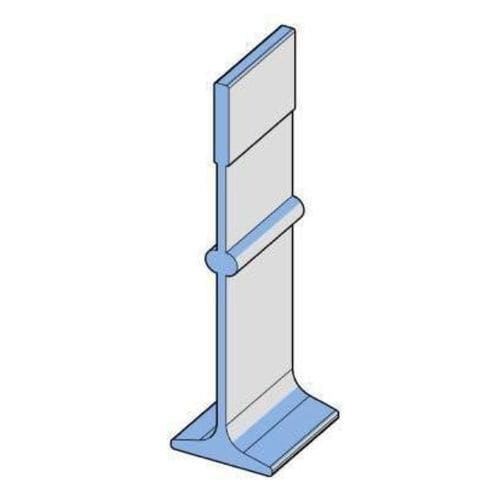

Geometría del perfil
Altura: 165,10 mm (Tolerancia +/- 0,600 mm)
Ancho: 44,00 mm (Tolerancia +/- 0,220 mm)
Espesor superior: 6,35 mm (Tolerancia +/- 0,350 mm)
Espesor inferior: 4,00 mm (Tolerancia +/- 0,200 mm)

Propiedades de sección
Segundo momento de área Ix: 39491.89 mm^4
Segundo momento de área Iy: 3330496.54 mm^4
Área de sección: 1097.02 mm^2

Tabla de cargas (luces seleccionadas)
Luz 1500 mm — Flecha 10 mm — UDL recomendado 190 kg/m — UDL máx (separación 400 mm) 1186 kg/m² — UDL máx (separación 600 mm) ND — UDL máx (separación 800 mm) ND
Luz 2000 mm — Flecha 13 mm — UDL recomendado 153 kg/m — UDL máx (separación 400 mm) 957 kg/m² — UDL máx (separación 600 mm) ND — UDL máx (separación 800 mm) ND
Luz 2400 mm — Flecha 16 mm — UDL recomendado 98 kg/m — UDL máx (separación 400 mm) 613 kg/m² — UDL máx (separación 600 mm) ND — UDL máx (separación 800 mm) ND
Luz 3000 mm — Flecha 20 mm — UDL recomendado 52 kg/m — UDL máx (separación 400 mm) 326 kg/m² — UDL máx (separación 600 mm) ND — UDL máx (separación 800 mm) ND

Certificaciones y conformidad
EN 13706 Grade E23; fabricación certificada ISO 9001:2015; conforme EN 13706 E23 / ASTM; matrices de resina conformes a RoHS.

Especificaciones técnicas

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Material: GFRP pultrusionado (polímero reforzado con fibra de vidrio)
• Aplicación: Viga estructural de suelo para subestructuras de parto, crianza y acabado porcícola
• Peso: 2380 gr/m
• Altura: 165,10 mm
• Ancho: 44,00 mm
• Espesor superior: 6,35 mm
• Espesor inferior: 4,00 mm
• Segundos momentos de área: Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Área de sección: 1097.02 mm^2
• Valores UDL recomendados y UDL máximas por luz disponibles en la tabla de cargas
• Resistencia química: inmunidad al amoníaco, ácidos del estiércol y productos de lavado
• Compatibilidad: encaja con paneles de lamas plásticas estándar y sistemas modulares
• Fiabilidad comprobada en campo: más de 35 años en múltiples mercados
