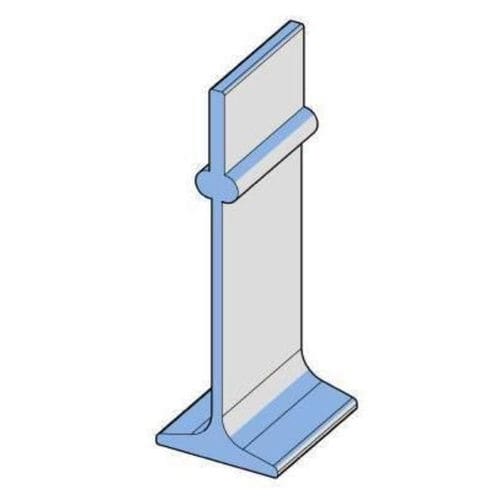

Viga de forjado para criadero porcino PRF-PIG-0044-135-06-00

Descripción general del producto
La viga de suelo RABDION GFRP Standard es un perfil estructural pultrusionado diseñado para subestructuras de suelos en granjas porcinas (paridera, transición, cebo). Certificada conforme a EN 13706 Clase E23, proporciona alta capacidad de carga y mínima deformación en grandes luces, tanto en fosas poco profundas como profundas. Compatible con paneles de lamas plásticas estándar y sistemas modulares, el perfil es totalmente inmune al amoníaco, ácidos de estiércol y productos de lavado. Con más de 35 años de fiabilidad en campo en Norteamérica, Europa y mercados globales, RABDION elimina la corrosión, fallos estructurales y riesgos de bioseguridad asociados a soportes de acero o hormigón.

Características clave

• Clasificación EN 13706 E23.
• Inmunidad a medios químicos y residuos agresivos (amoníaco, ácidos del estiércol, agentes de lavado).
• Mejora de la bioseguridad y la higiene superficial — no poroso y fácil de limpiar.
• Grandes luces útiles y versatilidad para sistemas de fosa baja y profunda.
• Confort térmico y no conductividad eléctrica para bienestar animal y seguridad.
• Compatibilidad universal con paneles de lamas plásticas y suelos modulares.

Geometría del perfil
PROPIEDAD | NOMINAL | TOLERANCIA +/- | UNIDAD
Altura | 135.00 | 0.635 | mm
Ancho | 44.00 | 0.220 | mm
Espesor superior | 5.50 | 0.350 | mm
Espesor inferior | 3.75 | 0.200 | mm

Propiedades del perfil
PROPIEDAD | VALOR | UNIDAD
Segundo momento de área Ix | 39519.70 | mm^4
Segundo momento de área Iy | 1992981.83 | mm^4
Área de sección | 932.19 | mm^2

Tabla de cargas
Luz mm | Deformación mm | UDL recomendado kg/m | UDL máx kg/m² a separación 400 mm | UDL máx kg/m² a separación 600 mm | UDL máx kg/m² a separación 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Especificaciones técnicas

• Denominación comercial: RABDION GFRP Standard Floor Beam
• Código de producto (CN): PRF-PIG-0044-135-06-00
• Peso: 1930 gr/m
• Certificación: EN 13706 Grade E23
• Compatibilidad: paneles de lamas plásticas estándar y sistemas de suelos modulares
• Resistencia química: inmune a amoníaco, ácidos del estiércol y agentes de lavado
• Segundo momento de área Ix: 39519.70 mm^4
• Segundo momento de área Iy: 1992981.83 mm^4
• Área de sección: 932.19 mm^2
• Geometría - Altura: 135.00 mm (±0.635 mm)
• Geometría - Ancho: 44.00 mm (±0.220 mm)
• Geometría - Espesor superior: 5.50 mm (±0.350 mm)
• Geometría - Espesor inferior: 3.75 mm (±0.200 mm)
• Capacidades de carga (ejemplos): Luz 1500 mm UDL recomendado 840 kg/m; UDL máx a 400 mm 5250 kg/m²; Luz 3500 mm UDL recomendado 65 kg/m; UDL máx a 800 mm 102 kg/m²
• Fiabilidad en campo demostrada: 35+ años
