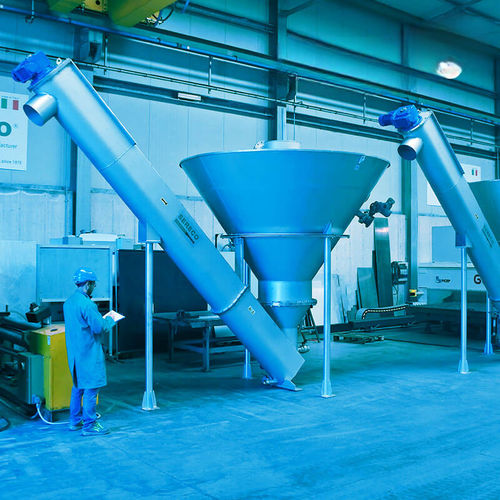

Separador de arena automático ESC

estacionariode acero inoxidable

CATEGORÍA AGUA POTABLE
TIPOLOGÍA UNIDAD DE ELIMINACIÓN DE ARENA

CUÁNDO USARLO
El clasificador de arenas por tornillo ESC con efecto Coanda integrado está diseñado para su instalación en depuradoras medianas y grandes. Se instala normalmente aguas abajo de los desarenadores para lograr un alto deshidratado de la mezcla arena-agua, con un contenido de agua en la arena deshidratada de aproximadamente 10–12% y un contenido de materia orgánica en la arena inferior al 3%.

CONSTRUCCIÓN

• Tanque cónico truncado
• Tornillo especialmente perfilado inclinado a 30° o 45°
• Válvula motorizada para la descarga de materia orgánica
• Sistema automático de lavado de arenas con rotámetro para medición de caudal, válvulas y electroválvulas para regular el caudal de agua
• Sensor para medición de densidad de arenas
• Sistema de drenaje inferior
• Motorreductor robusto adecuado para la rotación del tornillo
• Tolva de descarga de arenas
• Soportes y pernos de anclaje proporcionados para garantizar estabilidad

FUNCIONAMIENTO
Las arenas mezcladas con agua y materia orgánica entran en el clasificador ESC por la parte central superior del tanque a través de una entrada tangencial con ciclón, que garantiza la separación por efecto Coanda. El diseño de la parte superior está orientado a obtener de inmediato la separación de las partículas más pesadas que el agua. El agua de lavado se inyecta en el fondo del tanque para eliminar la materia orgánica. El agua y las sustancias orgánicas salen del tanque por un desbordamiento especial y una válvula motorizada respectivamente, mientras que la arena se asienta en una sección del fondo. La arena sedimentada se retiene y eleva mediante el tornillo giratorio para un drenaje máximo y luego se descarga por tubería a un dispositivo de eliminación.

FIABILIDAD
La simplicidad constructiva del equipo y la calidad de sus componentes garantizan siempre un alto rendimiento y fiabilidad, también en funcionamiento continuo. La construcción estándar es en acero inoxidable; bajo pedido es posible la construcción en otras calidades de acero inoxidable según la agresividad del agua a tratar.

Características / especificaciones técnicas

• Modelo: ESC
• Aplicación: depuradoras medianas y grandes; instalado aguas abajo de los desarenadores
• Función: alto deshidratado de la mezcla arena-agua
• Contenido de agua en la arena deshidratada típico: aproximadamente 10–12%
• Contenido de materia orgánica en la arena típico: < 3%
• Opciones de inclinación del tornillo: 30° o 45°
• Principio de separación: entrada tangencial con ciclón / efecto Coanda
• Lavado de arenas: inyección desde el fondo; sistema automático con rotámetro, válvulas y electroválvulas
• Descarga de orgánicos: válvula motorizada
• Medición de densidad de arenas: sensor dedicado
• Drenaje: sistema de drenaje inferior
• Accionamiento: motorreductor robusto para la rotación del tornillo
• Descarga: tolva de descarga y tubería hacia dispositivo de eliminación
• Material de construcción: acero inoxidable estándar (otras calidades bajo pedido)
• Montaje: soportes y pernos de anclaje proporcionados
