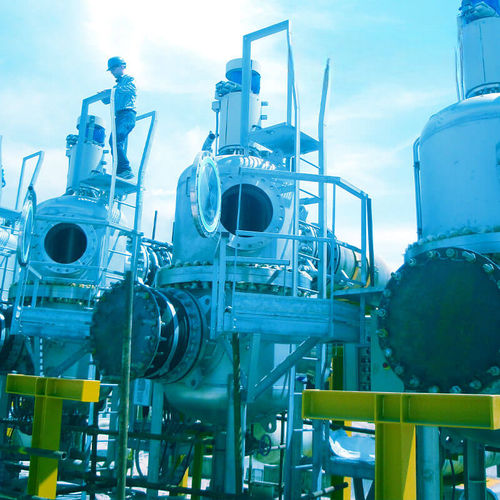

Filtro de agua ABSWF

Resumen
El filtro de retrolavado automático ABSWF está diseñado para caudales elevados en plantas medianas y grandes que utilizan captaciones de agua de mar, río o lago. Proporciona una separación sólido-líquido fiable y se emplea para eliminar arena, sustancias orgánicas en suspensión, algas y contaminantes similares. Es adecuado para instalación en línea con bridas y funcionamiento continuo sin detener la filtración.

Categoría / Tipología
AGUA POTABLE / FILTROS

Cuándo usarlo
El ABSWF se utiliza normalmente en plantas medianas y grandes donde se requiere una sencilla instalación en línea, alta fiabilidad y una eliminación eficaz de sólidos (arena, algas, orgánicos en suspensión) para captaciones marinas, fluviales o lacustres.

Construcción

• Cámara cilíndrica robusta compuesta por dos compartimentos bridados en la línea central (agua cruda y agua filtrada) con cabezales conformados en los extremos
• Conjunto de elementos filtrantes cilíndricos formados por barras trapezoidales instaladas sobre una placa giratoria con eje motriz central
• Conexiones bridadas para agua cruda y agua filtrada
• Sistema de retrolavado compuesto por un colector de lavado y una válvula motorizada
• Instrumentos para la monitorización de presiones en las diversas secciones
• Motorreductor robusto en el eje giratorio con limitador de carga
• Sello hidráulico adecuado para las presiones en el eje
• Puesto de control a bordo
• Escalera de acceso y pasarela de mantenimiento

Funcionamiento
Durante la filtración normal, el agua atraviesa los elementos filtrantes por la diferencia de presión entre los dos compartimentos (siempre inferior a 0,5 bar). Cuando la presión diferencial alcanza el máximo ajustado mientras la filtración continúa, comienza el retrolavado de los elementos filtrantes. Dependiendo del modelo, el retrolavado puede realizarse en secuencia sobre uno, dos o tres elementos a la vez hasta que la presión diferencial desciende por debajo del punto mínimo establecido.

Puntos fuertes

• Apto para agua de mar
• Filtración presurizada con alta presión residual
• Funcionamiento completamente automático sin detener la filtración
• Bajo consumo energético
• Bajo mantenimiento rutinario

Especificaciones técnicas

• Nombre del modelo: ABSWF
• Aplicación: agua potable / agua de mar / captaciones de río / lago
• Función: filtro de retrolavado automático para eliminación de arena, orgánicos en suspensión, algas
• Tipo de filtración: filtración presurizada con colector de retrolavado y válvula motorizada
• Presión diferencial típica a través de los elementos: < 0,5 bar durante la filtración
• Modo de retrolavado: retrolavado secuencial (1, 2 o 3 elementos a la vez, según el modelo)
• Componentes mecánicos: placa giratoria con eje motriz central, elementos filtrantes cilíndricos de barras trapezoidales, motorreductor con limitador de carga, sello hidráulico de eje
• Conexiones: conexiones bridadas para agua cruda y agua filtrada para instalación en línea
• Instrumentación: instrumentos de control de presión para las secciones
• Auxiliares: puesto de control a bordo, escalera de acceso y pasarela de mantenimiento
• Funcionamiento: totalmente automático sin detener la filtración
