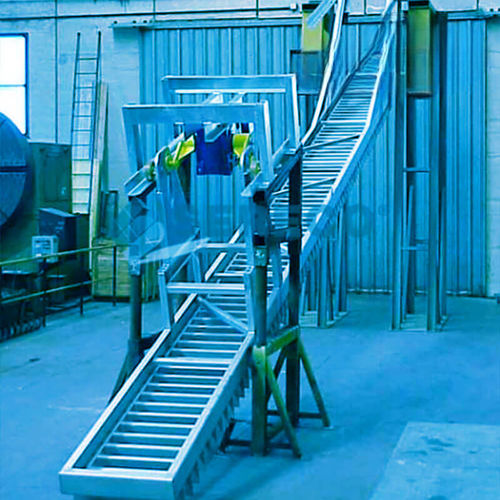

Separador de arena de acero al carbono ESPP

estacionariode acero inoxidable

CATEGORÍA AGUA POTABLE
TIPOLOGÍA UNIDAD DE ELIMINACIÓN DE ARENAS

CUÁNDO UTILIZARLO El clasificador de arenas voladizo tipo ESPP se instala en plantas de tratamiento de tamaño medio y grande; generalmente se coloca aguas abajo de los eliminadores de arenas para obtener una deshidratación de arenas más eficiente. Su uso es exclusivo cuando se emplean eliminadores de arenas tipo DR de SERECO o modelos similares.

CÓMO ESTÁ CONSTRUIDO El clasificador de arenas cantilever está compuesto principalmente por:

• un bastidor móvil provisto de cuchillas de desarenado que constituyen el rastrillo y un sistema de palancas para el movimiento
• un conjunto motorreductor, que incluye un eje excéntrico y un soporte fijo adecuado
• un conjunto de ruedas de apoyo necesarias para obtener el movimiento correcto de la máquina
• carriles para ruedas de apoyo fijados en la pared del tanque

CÓMO FUNCIONA La máquina se instala normalmente en un tanque de hormigón con la pendiente adecuada, lo que permite el drenaje del agua procedente de las arenas extraídas. A solicitud, el tanque puede fabricarse en acero y la máquina suministrarse prefabricada. La mezcla agua-arena se introduce primero en el canal a través de una tubería o una tolva, según el eliminador de arenas en la parte superior. Una vez dentro del tanque, las arenas arrastradas por el flujo entrante tienden a decantar en el fondo, mientras que el agua sale por un vertedero colocado en el lado opuesto del tanque. Las arenas recogidas son retiradas por el mecanismo de rastrillado del clasificador ESPP. Al inicio de cada ciclo, el bastidor móvil avanza barriendo las arenas; luego se eleva y se coloca en posición de inicio, desde donde vuelve a descender. En este punto comienza de nuevo un nuevo ciclo. Tras un número determinado de ciclos, en función de la longitud del ESPP, las arenas alcanzan el punto de descarga. El movimiento de rastrillado del clasificador tipo ESPP se consigue por la combinación del movimiento giratorio del eje excéntrico accionado por el motorreductor y el movimiento consecuente de las palancas y las ruedas de apoyo. El equipo puede fabricarse en acero carbono galvanizado o acero inoxidable.

FORTALEZAS

• eficiencia máxima en la separación arena-lodo
• altas tasas de caudal específico de agua
• sencillez funcional
• consumo energético mínimo

Características / Especificaciones técnicas

• Modelo: ESPP
• Marca: Sereco
• Categoría: Agua potable
• Tipología: Unidad de eliminación de arenas
• Aplicaciones: plantas de tratamiento medianas y grandes; instalada aguas abajo de eliminadores de arenas (p.ej., tipo DR)
• Construcción: normalmente instalada en un tanque de hormigón con pendiente; el tanque puede ser de acero y suministrarse prefabricado a petición
• Componentes principales: bastidor móvil con cuchillas de desarenado (rastrillo); sistema de palancas; motorreductor con eje excéntrico y soporte fijo; ruedas de apoyo; carriles para ruedas de apoyo
• Funcionamiento: movimiento cíclico de rastrillado impulsado por el eje excéntrico y las palancas; entrada por tubería o tolva; salida por vertedero; arena descargada tras ciclos sucesivos según la longitud
• Materiales: acero carbono galvanizado o acero inoxidable
• Finalidad: deshidratación de arenas y separación de la arena de la mezcla agua-arena
