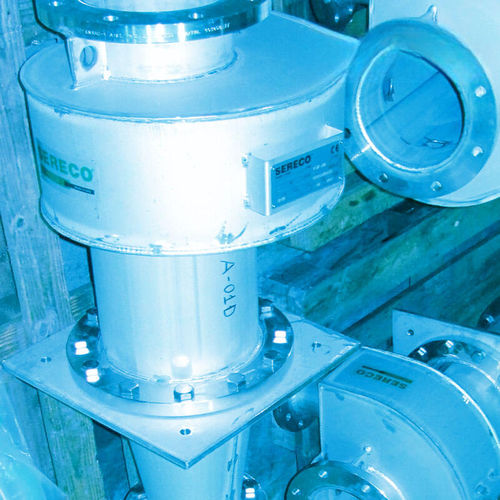

Hidrociclón ICS

Categoría / Tipología AGUA POTABLE — UNIDAD DE ELIMINACIÓN DE ARENA (GRIT)

Cuándo usarlo El hidrociclón tipo ICS se instala aguas abajo de los removedores de grit para mejorar el desagüe del grit extraído. Es adecuado para líneas de tratamiento de agua potable municipales e industriales y para pasos de pretratamiento como cribado, filtración y trituración.

Cómo está construido El hidrociclón no tiene piezas móviles y está compuesto principalmente por tres o cuatro partes ensambladas:

• voluta de entrada tangencial
• uno o dos cuerpos cónicos truncados unidos por bridas
• válvula en la salida de arena (manual o motorizada) acoplada por brida

Cómo funciona El agua de alimentación entra de forma tangencial a través de la voluta creando un vórtice; el flujo clarificado sale axialmente. La acción centrífuga, proporcional a la densidad de las partículas, desplaza el grit hacia las paredes laterales del cuerpo cónico truncado donde desciende por gravedad hasta la salida, mientras que el agua clarificada asciende por el centro. Una instalación típica es en la entrada de un clasificador de grit, donde el hidrociclón realiza una primera separación agua/grit y reduce la capacidad requerida del clasificador. La ausencia de piezas mecánicas móviles y de motorreductores reduce las necesidades de instalación y mantenimiento.

Puntos fuertes

• Sin motorreductores ni piezas mecánicas móviles
• Operación pasiva sin consumo eléctrico
• Separación agua/grit eficaz
• Funcionamiento sencillo y bajo mantenimiento

Características / especificaciones técnicas

• Principio: separación centrífuga en cuerpo cónico truncado
• Construcción: voluta de entrada, cuerpo(s) cónico(s) truncado(s), válvula de salida (manual o motorizada)
• Versiones: disponible en ensamblajes de 3 o 4 partes según el modelo
• Aplicación típica: aguas abajo de removedores de grit, en entradas de clasificadores de grit
• Sectores: tratamiento de agua potable, eliminación de grit, cribado, filtración, trituración
• Beneficios: operación pasiva (sin alimentación), reducción de la capacidad requerida del clasificador, bajos costes de instalación y mantenimiento, larga vida útil
