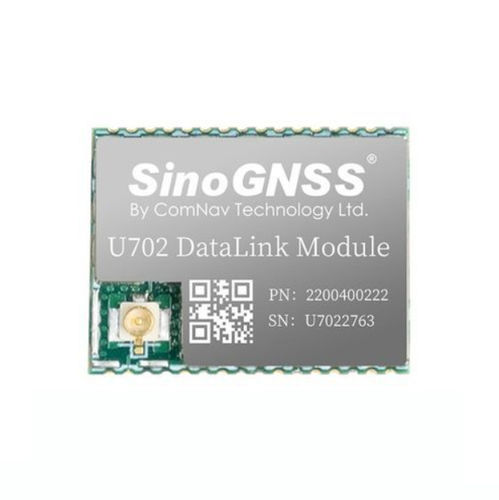

Module GNSS U702

Introduction
Le module liaison de données U702 est un module radio RX/TX CMS utilisant la modulation LoRa (CSS). Son format compact de 17×22×3 mm et sa faible tension d'alimentation le rendent adapté à l'intégration avec des systèmes GNSS et d'autres systèmes embarqués nécessitant une liaison de données longue portée et basse consommation.

Caractéristiques

• Protocole LoRa (modulation CSS)
• Bandes de fréquence sélectionnables : 410–470 MHz / 863–870 MHz / 902–928 MHz
• Conception à montage en surface (CMS), faible encombrement
• Support du saut de fréquence
• Portée de fonctionnement d'environ 0,8–1,5 km (dépend de l'environnement)
• Tension d'alimentation faible : +3,3–3,6 V CC

Points forts

• Liaison radio longue portée et basse consommation avec haute sensibilité de réception pour une communication fiable en environnement bruité
• Boîtier CMS compact (17×22×3 mm, 5 g) pour une intégration aisée dans des produits GNSS et autres dispositifs embarqués
• Plusieurs niveaux de puissance d'émission (0,025 W / 0,1 W / 0,5 W) et saut de fréquence pour améliorer la robustesse du lien

Paramètres produit (résumé)

• Plage de fréquences : 410–470 MHz / 863–870 MHz / 902–928 MHz
• Mode de fonctionnement : semi‑duplex
• Stabilité de fréquence : ±1,5 ppm
• Modulation : CSS (LoRa)
• Débits sur l'interface radio : 500 / 11000 / 12500 / 15500 / 18000 bps
• Protocole : LoRa
• Dimensions (avec connecteur) : 17 × 22 × 3 mm
• Poids : 5 g
• Alimentation : +3,3 V à +3,6 V CC
• Courant d'émission : < 0.2 A
• Courant de réception : 50 mA
• Options de puissance d'émission : 0,025 W, 0,1 W, 0,5 W
• Interface E/S : LGA 2×16 broches, pas 1,27 mm
• Interface DTE/DCE : 2× LVCMOS 3,3 V
• Interface antenne : connecteur IPEX femelle
• Portée de fonctionnement : ~0,8–1,5 km (selon environnement et configuration)

Spécifications techniques

• Stabilité de fréquence : 1,5 ppm
• Système de modulation : CSS (LoRa)
• Débits interface radio : 500, 11000, 12500, 15500, 18000 bps
• Alimentation : +3,3–3,6 V CC
• Courant d'émission : < 0.2 A
• Courant de réception : 50 mA
• Options de puissance d'émission : 0,025 W / 0,1 W / 0,5 W
• Interfaces : LGA 2×16 broches (1,27 mm), 2× LVCMOS 3,3 V, antenne IPEX femelle
• Dimensions : 17 × 22 × 3 mm
• Poids : 5 g
