Poutre de plancher pour bâtiment d'élevage de porcin PRF-PIG-0044-127-06-00

Aperçu du produit
La poutre de plancher standard en GFRP RABDION est un profil structurel pultrudé conçu pour les sous-structures de plancher d'élevage porcin (maternité, post-sevrage et engraissement). Certifiée EN 13706 Grade E23, elle offre une grande capacité portante et une faible flèche sur des portées étendues, adaptée aux fosses peu profondes comme profondes. Compatible avec les dalles à lattes plastiques standard et les systèmes modulaires, cette poutre est totalement insensible à l'ammoniac, aux acides présents dans les déjections et aux produits de lavage. Avec plus de 35 ans de fiabilité avérée sur le terrain en Amérique du Nord, en Europe et à l'international, les poutres RABDION éliminent la corrosion, les défaillances structurelles et les risques de biosécurité liés aux supports en acier ou béton traditionnels.

Caractéristiques clés

• Classification de performance EN 13706 E23
• Insensibilité aux milieux chimiques et résidus sévères (ammoniac, acides des déjections, agents de lavage)
• Amélioration de la biosécurité et hygiène de surface
• Portées libres étendues ; adapté aux installations en fosse peu profonde et profonde
• Non conducteur : confort thermique et isolation électrique
• Compatibilité universelle avec dalles à lattes et systèmes modulaires

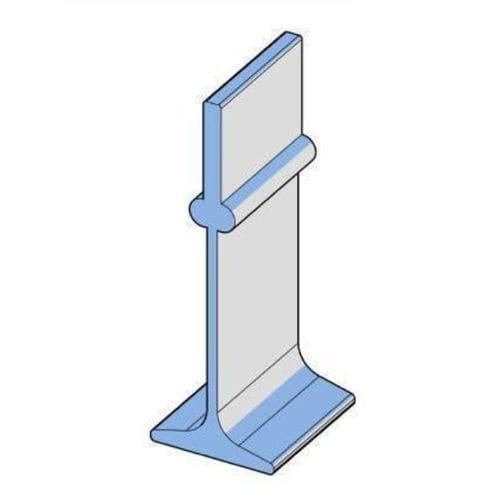

Géométrie du profil
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Propriétés de la section
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Tableau de charge
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Caractéristiques / spécifications techniques

• Nom commercial : GFRP Standard Floor Beam
• Fabricant / Marque : RABDION
• Code produit (CN) : PRF-PIG-0044-127-06-00
• Poids : 1887 gr/m
• Certification : EN 13706 Grade E23
• Conformité : EN 13706 E23, directives ASTM ; matrice résine conforme RoHS
• Application : sous-structures de plancher pour maternité, post-sevrage et engraissement porcin
• Compatibilité : dalles à lattes plastiques standard et systèmes modulaires
• Résistance chimique : insensible à l'ammoniac, aux acides des déjections et aux produits de lavage
• Bénéfices de conception : grande capacité portante, faible flèche, portées libres étendues, adaptabilité fosse peu/profonde, non conducteur
• Fiabilité terrain avérée : 35+ ans sur les marchés mondiaux
• Géométrie et propriétés de la section : voir les blocs Géométrie du profil et Propriétés de la section ci‑dessus
