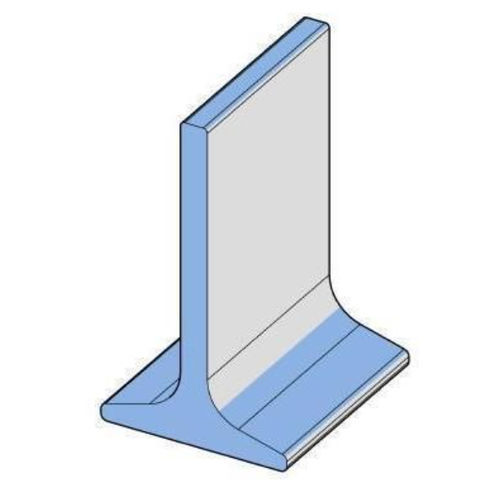

Poutre de plancher pour bâtiment d'élevage de porcin PRF-PIG-0044-076-06-00

Description du produit
La poutre de plancher standard RABDION PRFV est un profilé structural pultrudé conçu pour les sous-structures de planchers de mise bas, nurserie et engraissement porcin. Certifiée EN 13706 Grade E23, elle offre une capacité portante élevée avec des flèches réduites sur de grandes portées, en installations fosses peu profondes ou profondes. La construction non métallique assure un confort thermique et une non-conductivité électrique tout en éliminant les risques de corrosion liés aux supports en acier ou béton.

Principales caractéristiques

• Classement de performance EN 13706 E23.
• Résistance à l'ammoniac, aux acides présents dans le fumier et aux produits de lavage courants.
• Avantages en matière de biosécurité et d'hygiène de surface par rapport aux supports métalliques ou en béton.
• Adaptée aux grandes portées libres en systèmes de fosse peu profonde et profonde.
• Matériau non conducteur apportant des bénéfices de confort thermique pour les animaux.
• Compatible avec panneaux à lames plastiques standard et systèmes de plancher modulaires.

Identifiants produit & poids
Référence : PRF-PIG-0044-076-06-00
Poids : 1560 gr/m

Géométrie de la section
PROPRIÉTÉ - NOMINAL - TOLÉRANCE +/- - UNITÉ
Hauteur - 76,20 - 0,381 - mm
Largeur - 44,00 - 0,220 - mm
Épaisseur supérieure - 6,35 - 0,350 - mm
Fond - (non spécifié) - (non spécifié) - (non spécifié)

Propriétés de la section
PROPRIÉTÉ - VALEUR - UNITÉ
Deuxième moment d'inertie Ix - 39108.30 - mm^4
Deuxième moment d'inertie Iy - 433203.19 - mm^4
Aire de section - 745.63 - mm^2

Tableau de charge (portées sélectionnées)
Portée mm - Flèche mm - UDL recommandé kg/m - Max UDL kg/m² à espacement 400 mm - Max UDL kg/m² à espacement 600 mm - Max UDL kg/m² à espacement 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Certifications et normes
Fabrication en sites certifiés ISO 9001:2015. Conforme aux normes EN 13706 et recommandations ASTM. Matrices de résine conformes RoHS. Ressources techniques disponibles : fichiers STEP et TDS pour référence de conception.

Compatibilité & notes d'application
Conçue pour être intégrée aux panneaux à lames plastiques standard et aux systèmes de plancher modulaires utilisés en mise bas, nurserie et engraissement porcin. Offre une alternative sans corrosion aux supports en acier ou béton, améliorant la durabilité au lavage et réduisant les risques liés à la biosécurité.

Caractéristiques techniques

• Dénomination commerciale : RABDION GFRP Standard Floor Beam
• Référence / Code : PRF-PIG-0044-076-06-00
• Poids : 1560 gr/m
• Normes : EN 13706 Grade E23 ; recommandations ASTM ; conformité RoHS
• Hauteur : 76,20 mm (±0,381 mm)
• Largeur : 44,00 mm (±0,220 mm)
• Épaisseur supérieure : 6,35 mm (±0,350 mm)
• Deuxième moment d'inertie Ix : 39108.30 mm^4
• Deuxième moment d'inertie Iy : 433203.19 mm^4
• Aire de section : 745.63 mm^2
• Exemple UDL recommandé : jusqu'à 181 kg/m à 1500 mm de portée (voir le tableau de charge pour les autres portées)
• Résistance chimique : immunité à l'ammoniac, aux acides du fumier et aux produits de lavage courants
• Applications : sous-structures de planchers pour mise bas, nurserie et engraissement ; compatible avec dalles plastiques et planchers modulaires
• Fiabilité éprouvée sur le terrain : plus de 35 ans (Amérique du Nord, Europe, marchés mondiaux)
• Sécurité : non conducteur ; contribue au confort thermique des animaux
