Poutre de plancher pour bâtiment d'élevage de porcin PRF-PIG-0044-165-06-00

Description du produit
La poutre de plancher RABDION GFRP Standard est un profil structurel en PRV pultrudé (polymère renforcé de fibres de verre) conçu pour les sous-structures de planchers d’élevage porcin : maternité, nurserie et engraissement. Conçue pour offrir une grande capacité portante avec une faible flèche sur de grandes portées, elle convient aux installations en fosse peu profonde et en fosse profonde tout en éliminant la corrosion et la dégradation structurelle des supports en acier ou en béton.

Caractéristiques clés

• Classement de performance EN 13706 E23.
• Résistance à l’ammoniac, aux acides du fumier et aux produits de lavage courants.
• Avantages en matière de biosécurité et d’hygiène de surface par rapport à l’acier ou au béton.
• Permet des portées libres étendues ; adapté aux systèmes de plancher en fosse peu profonde et profonde.
• Non conducteur thermiquement pour le confort et la sécurité des animaux.
• Compatible avec les dalles à lattes plastiques standard et les systèmes de plancher modulaires.

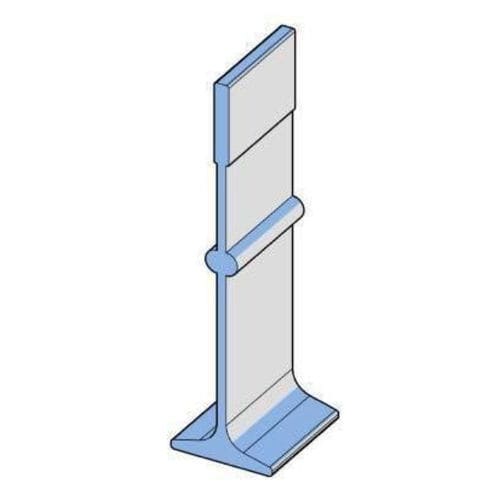

Géométrie du profil
Hauteur : 165,10 mm (Tolérance +/- 0,600 mm)
Largeur : 44,00 mm (Tolérance +/- 0,220 mm)
Épaisseur supérieure : 6,35 mm (Tolérance +/- 0,350 mm)
Épaisseur inférieure : 4,00 mm (Tolérance +/- 0,200 mm)

Propriétés de section
Second moment of area Ix : 39491.89 mm^4
Second moment of area Iy : 3330496.54 mm^4
Section area : 1097.02 mm^2

Tableau de charges (portées sélectionnées)
Portée 1500 mm — Flèche 10 mm — UDL recommandé 190 kg/m — UDL max (espacement 400 mm) 1186 kg/m² — UDL max (espacement 600 mm) ND — UDL max (espacement 800 mm) ND
Portée 2000 mm — Flèche 13 mm — UDL recommandé 153 kg/m — UDL max (espacement 400 mm) 957 kg/m² — UDL max (espacement 600 mm) ND — UDL max (espacement 800 mm) ND
Portée 2400 mm — Flèche 16 mm — UDL recommandé 98 kg/m — UDL max (espacement 400 mm) 613 kg/m² — UDL max (espacement 600 mm) ND — UDL max (espacement 800 mm) ND
Portée 3000 mm — Flèche 20 mm — UDL recommandé 52 kg/m — UDL max (espacement 400 mm) 326 kg/m² — UDL max (espacement 600 mm) ND — UDL max (espacement 800 mm) ND

Certifications et conformité
EN 13706 Grade E23 ; fabrication certifiée ISO 9001:2015 ; conforme EN 13706 E23 / ASTM ; matrices de résine conformes RoHS.

Caractéristiques / spécifications techniques

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Matériau : PRV pultrudé (polymère renforcé de fibres de verre)
• Application : Poutre structurelle de plancher pour sous-structures de maternité, nurserie et engraissement
• Poids : 2380 gr/m
• Hauteur : 165,10 mm
• Largeur : 44,00 mm
• Épaisseur supérieure : 6,35 mm
• Épaisseur inférieure : 4,00 mm
• Second moments of area : Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Section area : 1097.02 mm^2
• Valeurs UDL recommandées et UDL maximales par portée dans le tableau de charges
• Résistance chimique : immunité à l’ammoniac, aux acides du fumier et aux produits de lavage
• Compatibilité : s’adapte aux dalles à lattes plastiques standard et aux systèmes modulaires
• Fiabilité éprouvée sur le terrain : plus de 35 ans sur plusieurs marchés
