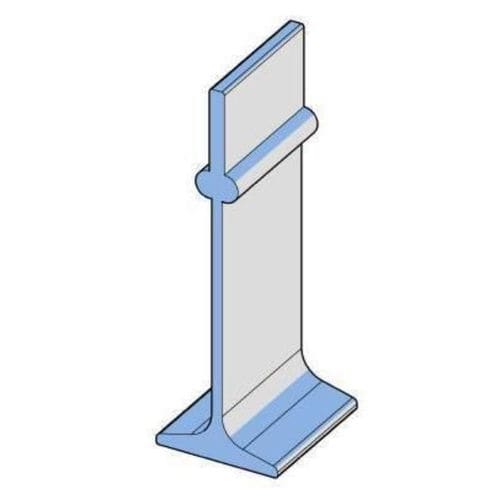

Poutre de plancher pour bâtiment d'élevage de porcin PRF-PIG-0044-135-06-00

Aperçu du produit
La poutre de plancher RABDION GFRP Standard est un profil structural pultrudé conçu pour les sous-structures de plancher en élevage porcin (maternité, post-sevrage, engraissement). Certifiée EN 13706 Grade E23, elle offre une grande capacité portante et une flèche minimale sur de longues portées, adaptée aux fosses basses comme profondes. Compatible avec les dalles à lattes plastiques standard et les systèmes de plancher modulaires, ce profil est totalement insensible à l'ammoniac, aux acides présents dans les déjections et aux agents de lavage. Fort de plus de 35 ans de fiabilité terrain en Amérique du Nord, en Europe et à l'international, RABDION élimine la corrosion, les défaillances structurelles et les risques sanitaires liés aux supports acier ou béton traditionnels.

Points clés

• Classification EN 13706 E23.
• Immunité aux agents chimiques et déchets agressifs (ammoniac, acides de lisier, produits de lavage).
• Bio-sécurité et hygiène de surface améliorées — non poreuse et facile à nettoyer.
• Portées libres étendues et compatibilité avec fosses basses et profondes.
• Confort thermique et isolation électrique pour le bien‑être animal et la sécurité.
• Compatibilité universelle avec panneaux à lattes plastiques et systèmes modulaires.

Géométrie du profil
PROPRIÉTÉ | NOMINAL | TOLÉRANCE +/- | UNITÉ
Hauteur | 135.00 | 0.635 | mm
Largeur | 44.00 | 0.220 | mm
Épaisseur supérieure | 5.50 | 0.350 | mm
Épaisseur inférieure | 3.75 | 0.200 | mm

Propriétés du profil
PROPRIÉTÉ | VALEUR | UNITÉ
Second moment d'aire Ix | 39519.70 | mm^4
Second moment d'aire Iy | 1992981.83 | mm^4
Section | 932.19 | mm^2

Tableau de charges
Portée mm | Flèche mm | UDL recommandé kg/m | UDL max kg/m² à interaxe 400 mm | UDL max kg/m² à interaxe 600 mm | UDL max kg/m² à interaxe 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Caractéristiques techniques

• Dénomination commerciale : RABDION GFRP Standard Floor Beam
• Code produit (CN) : PRF-PIG-0044-135-06-00
• Poids : 1930 gr/m
• Certification : EN 13706 Grade E23
• Compatibilité : dalles à lattes plastiques standard et systèmes de plancher modulaires
• Résistance chimique : insensible à l'ammoniac, aux acides de lisier et aux produits de nettoyage
• Second moment d'aire Ix : 39519.70 mm^4
• Second moment d'aire Iy : 1992981.83 mm^4
• Section : 932.19 mm^2
• Géométrie - Hauteur : 135.00 mm (±0.635 mm)
• Géométrie - Largeur : 44.00 mm (±0.220 mm)
• Géométrie - Épaisseur supérieure : 5.50 mm (±0.350 mm)
• Géométrie - Épaisseur inférieure : 3.75 mm (±0.200 mm)
• Capacités de charge (exemples) : Portée 1500 mm UDL recommandé 840 kg/m ; UDL max à 400 mm 5250 kg/m² ; Portée 3500 mm UDL recommandé 65 kg/m ; UDL max à 800 mm 102 kg/m²
• Fiabilité terrain prouvée : 35+ ans
