Modulo GNSS U702

Introduzione

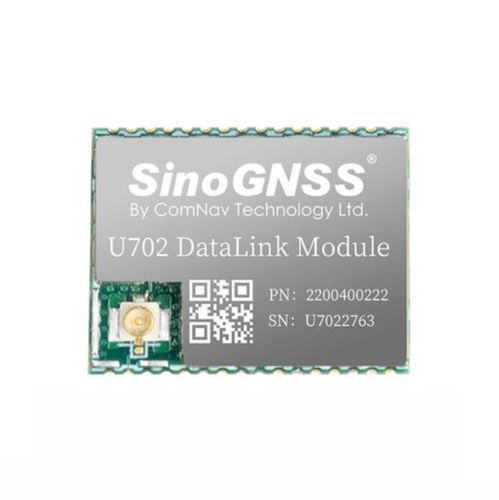

Il modulo datalink U702 è un modulo radio RX/TX SMD che utilizza la modulazione LoRa (CSS). Il fattore di forma compatto 17×22×3 mm e la bassa tensione di alimentazione lo rendono adatto all'integrazione con sistemi GNSS e altri sistemi embedded che richiedono collegamenti dati a lunga distanza e a basso consumo.

Caratteristiche

• Protocollo LoRa (modulazione CSS)
• Bande di frequenza selezionabili: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Design a montaggio superficiale (SMD), ridotto ingombro
• Supporto per frequency hopping
• Gamma di funzionamento circa 0,8–1,5 km (dipende dall'ambiente)
• Bassa tensione di alimentazione: +3,3–3,6 V DC

Punti chiave

• Collegamento radio a lunga distanza e basso consumo con alta sensibilità di ricezione per comunicazioni affidabili in ambienti disturbati
• Package SMD compatto (17×22×3 mm, 5 g) per facile integrazione in prodotti basati su GNSS e altri dispositivi embedded
• Più opzioni di potenza di trasmissione (0,025 W / 0,1 W / 0,5 W) e frequency hopping per migliorare la robustezza del link

Parametri prodotto (riassunto)

• Gamma di frequenze: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Modalità di lavoro: half‑duplex
• Stabilità di frequenza: ±1,5 ppm
• Modulazione: CSS (LoRa)
• Velocità aria: 500 / 11000 / 12500 / 15500 / 18000 bps
• Protocollo: LoRa
• Dimensioni (con connettore): 17 × 22 × 3 mm
• Peso: 5 g
• Alimentazione: +3,3 V a +3,6 V DC
• Corrente di emissione: < 0.2 A
• Corrente di ricezione: 50 mA
• Opzioni di potenza di trasmissione: 0,025 W, 0,1 W, 0,5 W
• Interfaccia I/O: LGA 2×16 pin, passo 1,27 mm
• Interfaccia DTE/DCE: 2× LVCMOS 3,3 V
• Interfaccia antenna: connettore IPEX femmina
• Gamma operativa: ~0,8–1,5 km (a seconda dell'ambiente e della configurazione)

Specifiche tecniche

• Stabilità di frequenza: 1,5 ppm
• Sistema di modulazione: CSS (LoRa)
• Velocità interfaccia aria: 500, 11000, 12500, 15500, 18000 bps
• Alimentazione: +3,3–3,6 V DC
• Corrente di emissione: < 0.2 A
• Corrente di ricezione: 50 mA
• Opzioni di potenza di trasmissione: 0,025 W / 0,1 W / 0,5 W
• Interfacce: LGA 2×16 pin (1,27 mm), 2× LVCMOS 3,3 V, antenna IPEX femmina
• Dimensioni: 17 × 22 × 3 mm
• Peso: 5 g
