Trave di solaio per capannone per allevamento di suini PRF-PIG-0044-127-06-00

Panoramica del prodotto
La trave per pavimento standard in GFRP RABDION è un profilo strutturale pultruso progettato per le sotto-strutture dei pavimenti per suini (parto, svezzamento e ingrasso). Completamente certificata EN 13706 Grade E23, garantisce elevata capacità portante e minima deformazione su luci estese, sia in fosse poco profonde che profonde. Compatibile con pannelli a listelli plastici standard e sistemi modulari, questo profilo è totalmente immune ad ammoniaca, acidi del letame e agenti di lavaggio. Supportata da oltre 35 anni di affidabilità comprovata sul campo in Nord America, Europa e mercati globali, la trave RABDION elimina ruggine, cedimenti strutturali e rischi di biosicurezza associati a supporti in acciaio o calcestruzzo tradizionali.

Caratteristiche principali

• Classificazione di prestazione EN 13706 E23
• Immunità a medi chimici e residui aggressivi (ammoniaca, acidi del letame, agenti di lavaggio)
• Miglioramento della biosicurezza e dell'igiene superficiale
• Luci libere estese; adatta per installazioni in fosse poco profonde e profonde
• Non conduttiva: comfort termico e isolamento elettrico
• Compatibilità universale con pannelli a listelli e sistemi modulari

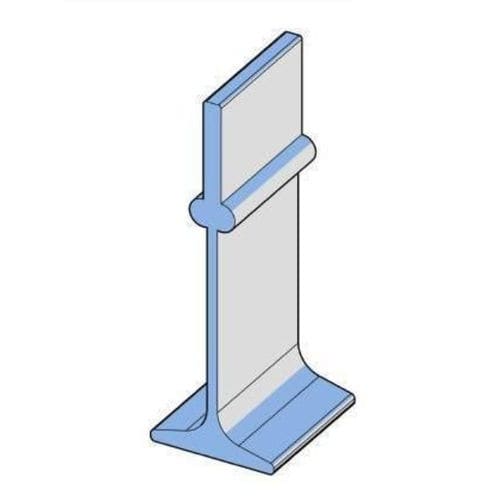

Geometria del profilo
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Proprietà della sezione
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Tabella dei carichi
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Caratteristiche / specifiche tecniche

• Nome commerciale: GFRP Standard Floor Beam
• Produttore / Marca: RABDION
• Codice prodotto (CN): PRF-PIG-0044-127-06-00
• Peso: 1887 gr/m
• Certificazione: EN 13706 Grade E23
• Conformità: EN 13706 E23, linee guida ASTM; matrice di resina conforme RoHS
• Applicazione: sotto-strutture di pavimento per parto, svezzamento e ingrasso suino
• Compatibilità: pannelli a listelli plastici standard e sistemi modulari
• Resistenza chimica: immune ad ammoniaca, acidi del letame e agenti di lavaggio
• Vantaggi di progettazione: elevata capacità portante, minima deformazione, luci libere estese, versatilità fosse poco/profonde, non conduttiva
• Affidabilità comprovata in campo: 35+ anni nei mercati globali
• Geometria e proprietà della sezione: vedere i blocchi Geometria del profilo e Proprietà della sezione sopra
