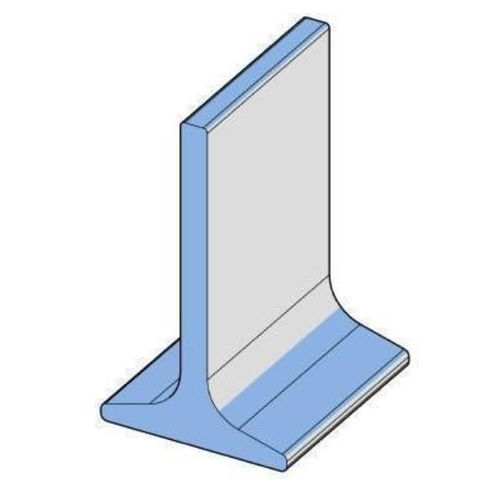

Trave di solaio per capannone per allevamento di suini PRF-PIG-0044-076-06-00

Descrizione del prodotto
La trave per pavimento standard RABDION PRFV è un profilo strutturale pultruso progettato per le sotto-strutture dei pavimenti in celle parto, svezzamento e ingrasso suino. Certificata EN 13706 Classe E23, offre elevata capacità portante con ridotte deformazioni su luci estese sia in fosse poco profonde che profonde. La struttura non metallica garantisce comfort termico e non conduttività elettrica, eliminando i rischi di corrosione dei supporti in acciaio o calcestruzzo.

Caratteristiche principali

• Classificazione prestazionale EN 13706 E23.
• Resistente ad ammoniaca, acidi del letame e ai normali prodotti di lavaggio.
• Vantaggi in termini di biosicurezza e igiene superficiale rispetto a supporti metallici o in calcestruzzo.
• Adatta a luci libere estese in sistemi con fosse poco o molto profonde.
• Materiale non conduttivo che apporta benefici di comfort termico per il bestiame.
• Compatibile con pannelli a doghe in plastica standard e sistemi di pavimentazione modulare.

Identificativi prodotto & peso
Riferimento: PRF-PIG-0044-076-06-00
Peso: 1560 gr/m

Geometria della sezione
PROPRIETÀ - NOMINALE - TOLLERANZA +/- - UNITÀ
Altezza - 76,20 - 0,381 - mm
Larghezza - 44,00 - 0,220 - mm
Spessore superiore - 6,35 - 0,350 - mm
Fondo - (non specificato) - (non specificato) - (non specificato)

Proprietà della sezione
PROPRIETÀ - VALORE - UNITÀ
Secondo momento d'area Ix - 39108.30 - mm^4
Secondo momento d'area Iy - 433203.19 - mm^4
Area di sezione - 745.63 - mm^2

Tabella carichi (luci selezionate)
Luce mm - Deflessione mm - UDL raccomandato kg/m - Max UDL kg/m² a interasse 400 mm - Max UDL kg/m² a interasse 600 mm - Max UDL kg/m² a interasse 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Certificazioni e standard
Prodotto in stabilimenti certificati ISO 9001:2015. Realizzato secondo EN 13706 e linee guida ASTM. Le matrici di resina sono conformi a RoHS. Risorse tecniche disponibili: file STEP e TDS per riferimento progettuale.

Compatibilità e note applicative
Progettato per integrazione con pannelli a doghe in plastica standard e sistemi di pavimentazione modulare impiegati in reparto parto, svezzamento e ingrasso suino. Fornisce un'alternativa senza corrosione a supporti in acciaio o calcestruzzo, migliorando la durabilità al lavaggio e riducendo i rischi legati alla biosicurezza.

Specifiche tecniche

• Nome commerciale: RABDION GFRP Standard Floor Beam
• Riferimento / Codice: PRF-PIG-0044-076-06-00
• Peso: 1560 gr/m
• Norme: EN 13706 Classe E23; linee guida ASTM; conformità RoHS
• Altezza: 76,20 mm (±0,381 mm)
• Larghezza: 44,00 mm (±0,220 mm)
• Spessore superiore: 6,35 mm (±0,350 mm)
• Secondo momento d'area Ix: 39108.30 mm^4
• Secondo momento d'area Iy: 433203.19 mm^4
• Area di sezione: 745.63 mm^2
• Esempio UDL raccomandato: fino a 181 kg/m a luce 1500 mm (vedere la tabella carichi per altre luci)
• Resistenza chimica: immune ad ammoniaca, acidi del letame e prodotti di lavaggio standard
• Applicazioni: sotto-strutture di pavimenti per parto, svezzamento e ingrasso; compatibile con doghe plastiche e pavimentazioni modulari
• Affidabilità comprovata sul campo: oltre 35 anni (Nord America, Europa, mercati globali)
• Sicurezza: non conduttivo; contribuisce al comfort termico degli animali
