Trave di solaio per capannone per allevamento di suini PRF-PIG-0044-135-06-00

Panoramica del prodotto
La trave per pavimento RABDION GFRP Standard è un profilo strutturale pultruso progettato per le sotto-strutture dei pavimenti negli allevamenti suini (parto, svezzamento, ingrasso). Interamente certificata EN 13706 Classe E23, garantisce elevata portata e minima flessione su luci estese, sia in sistemi a fossa bassa che profonda. Compatibile con pannelli a doghe in plastica standard e sistemi modulari, questo profilo è completamente immune ad ammoniaca, acidi del letame e agenti di lavaggio. Con oltre 35 anni di affidabilità sul campo in Nord America, Europa e mercati globali, RABDION elimina corrosione, cedimenti strutturali e rischi di biosicurezza tipici dei supporti in acciaio o calcestruzzo.

Caratteristiche principali

• Classificazione EN 13706 E23.
• Immunità a agenti chimici e residui aggressivi (ammoniaca, acidi del letame, detergenti di lavaggio).
• Biosicurezza e igiene superficiale migliorate — non poroso e di facile pulizia.
• Grandi luci libere e versatilità per sistemi a fossa bassa e profonda.
• Comfort termico e non conduttività elettrica per benessere animale e sicurezza.
• Compatibilità universale con pannelli a doghe in plastica e pavimenti modulari.

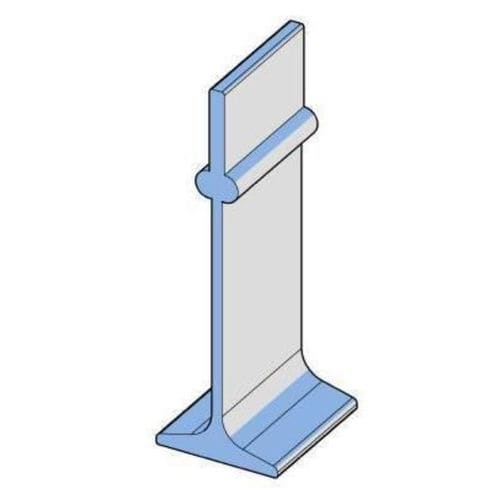

Geometria del profilo
PROPRIETÀ | NOMINALE | TOLLERANZA +/- | UNITÀ
Altezza | 135.00 | 0.635 | mm
Larghezza | 44.00 | 0.220 | mm
Spessore superiore | 5.50 | 0.350 | mm
Spessore inferiore | 3.75 | 0.200 | mm

Proprietà del profilo
PROPRIETÀ | VALORE | UNITÀ
Secondo momento d'area Ix | 39519.70 | mm^4
Secondo momento d'area Iy | 1992981.83 | mm^4
Area della sezione | 932.19 | mm^2

Tabella carichi
Luce mm | Flessione mm | UDL raccomandato kg/m | UDL max kg/m² a passo 400 mm | UDL max kg/m² a passo 600 mm | UDL max kg/m² a passo 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Specifiche tecniche

• Denominazione commerciale: RABDION GFRP Standard Floor Beam
• Codice prodotto (CN): PRF-PIG-0044-135-06-00
• Peso: 1930 gr/m
• Certificazione: EN 13706 Grade E23
• Compatibilità: pannelli a doghe in plastica standard e sistemi di pavimentazione modulari
• Resistenza chimica: immune ad ammoniaca, acidi del letame e prodotti di lavaggio
• Secondo momento d'area Ix: 39519.70 mm^4
• Secondo momento d'area Iy: 1992981.83 mm^4
• Area della sezione: 932.19 mm^2
• Geometria - Altezza: 135.00 mm (±0.635 mm)
• Geometria - Larghezza: 44.00 mm (±0.220 mm)
• Geometria - Spessore superiore: 5.50 mm (±0.350 mm)
• Geometria - Spessore inferiore: 3.75 mm (±0.200 mm)
• Capacità di carico (esempi): Luce 1500 mm UDL raccomandato 840 kg/m; UDL max a 400 mm 5250 kg/m²; Luce 3500 mm UDL raccomandato 65 kg/m; UDL max a 800 mm 102 kg/m²
• Affidabilità sul campo comprovata: 35+ anni
