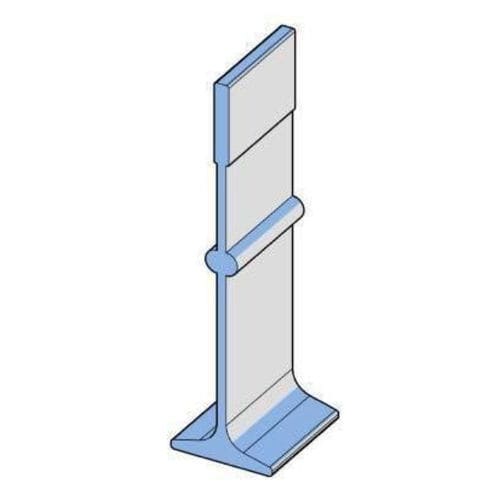

Trave di solaio per capannone per allevamento di suini PRF-PIG-0044-165-06-00

Descrizione del prodotto
La trave per pavimento RABDION GFRP Standard è un profilo strutturale pultruso in polimero rinforzato con fibra di vetro progettato per le sotto-strutture dei pavimenti per suini: sala parto, svezzamento e ingrasso. Progettata per garantire elevata portata e ridotte deformazioni su luci estese, è adatta ad installazioni in fossa superficiale e profonda eliminando corrosione e degrado strutturale tipici di acciaio o calcestruzzo.

Caratteristiche principali

• Classe di prestazione EN 13706 E23.
• Resistente ad ammoniaca, acidi del letame e ai comuni prodotti per lavaggio.
• Vantaggi in termini di biosicurezza e igiene superficiale rispetto ad acciaio o calcestruzzo.
• Consente luci libere estese; idonea per sistemi di pavimento in fossa superficiale e profonda.
• Non conduttiva termicamente per il comfort e la sicurezza degli animali.
• Compatibile con pannelli a doghe in plastica standard e sistemi modulare di pavimentazione.

Geometria del profilo
Altezza: 165,10 mm (Tolleranza +/- 0,600 mm)
Larghezza: 44,00 mm (Tolleranza +/- 0,220 mm)
Spessore superiore: 6,35 mm (Tolleranza +/- 0,350 mm)
Spessore inferiore: 4,00 mm (Tolleranza +/- 0,200 mm)

Proprietà della sezione
Second moment of area Ix: 39491.89 mm^4
Second moment of area Iy: 3330496.54 mm^4
Section area: 1097.02 mm^2

Tabella dei carichi (lucI selezionate)
Luce 1500 mm — Deformazione 10 mm — UDL raccomandato 190 kg/m — UDL max (spaziatura 400 mm) 1186 kg/m² — UDL max (spaziatura 600 mm) ND — UDL max (spaziatura 800 mm) ND
Luce 2000 mm — Deformazione 13 mm — UDL raccomandato 153 kg/m — UDL max (spaziatura 400 mm) 957 kg/m² — UDL max (spaziatura 600 mm) ND — UDL max (spaziatura 800 mm) ND
Luce 2400 mm — Deformazione 16 mm — UDL raccomandato 98 kg/m — UDL max (spaziatura 400 mm) 613 kg/m² — UDL max (spaziatura 600 mm) ND — UDL max (spaziatura 800 mm) ND
Luce 3000 mm — Deformazione 20 mm — UDL raccomandato 52 kg/m — UDL max (spaziatura 400 mm) 326 kg/m² — UDL max (spaziatura 600 mm) ND — UDL max (spaziatura 800 mm) ND

Certificazioni e conformità
EN 13706 Grade E23; produzione certificata ISO 9001:2015; conforme EN 13706 E23 / ASTM; matrici di resina conformi RoHS.

Specifiche tecniche

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Materiale: GFRP pultruso (polimero rinforzato con fibre di vetro)
• Applicazione: Trave strutturale per pavimento per sotto-strutture di sala parto, svezzamento e ingrasso
• Peso: 2380 gr/m
• Altezza: 165,10 mm
• Larghezza: 44,00 mm
• Spessore superiore: 6,35 mm
• Spessore inferiore: 4,00 mm
• Second moments of area: Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Section area: 1097.02 mm^2
• Valori UDL raccomandati e UDL massime per luce disponibili nella tabella dei carichi
• Resistenza chimica: immunità ad ammoniaca, acidi del letame e prodotti per lavaggio
• Compatibilità: si adatta a pannelli a doghe plastici standard e a sistemi modulari
• Affidabilità provata sul campo: oltre 35 anni in più mercati
