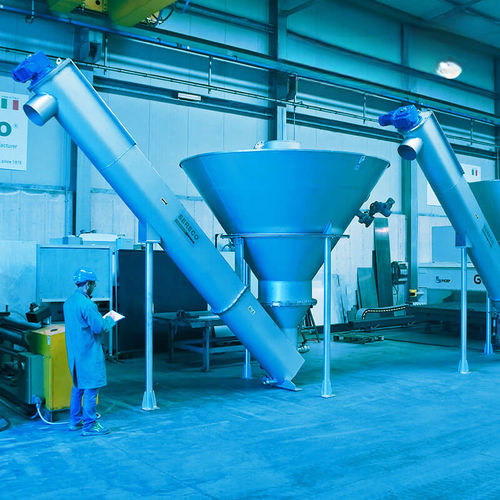

Separatore di sabbia automatico ESC

fissoin acciaio inossidabile

CATEGORIA ACQUA POTABILE
TIPOLOGIA UNITÀ DI RIMOZIONE SABBIA

QUANDO USARLO
Il classificatore di sabbie a vite ESC con effetto Coanda integrato è progettato per l'installazione in impianti di depurazione di medie e grandi dimensioni. Viene generalmente installato a valle dei deareatori per ottenere un'elevata disidratazione della miscela sabbia-acqua, con un contenuto d'acqua nella sabbia disidratata di circa 10–12% e un contenuto di materia organica nella sabbia inferiore al 3%.

COSTRUZIONE

• Vasca conica troncata
• Vite appositamente sagomata inclinata a 30° o 45°
• Valvola motorizzata per lo scarico delle sostanze organiche
• Sistema automatico di lavaggio delle sabbie con rotametro per la misurazione della portata, valvole ed elettrovalvole per la regolazione della portata d'acqua
• Sensore per la misura della densità delle sabbie
• Sistema di drenaggio inferiore
• Motoriduttore robusto adatto alla rotazione della vite
• Tramoggia di scarico delle sabbie
• Supporti e bulloni di ancoraggio forniti per garantire stabilità

FUNZIONAMENTO
Le sabbie miste ad acqua e sostanze organiche entrano nel classificatore ESC dalla parte centrale superiore della vasca attraverso un ingresso tangenziale con ciclone, garantendo la separazione tramite effetto Coanda. La parte superiore è progettata per favorire l'immediata separazione delle particelle più pesanti dell'acqua. L'acqua di lavaggio viene iniettata sul fondo della vasca per separare la frazione organica. Acqua e sostanze organiche escono dalla vasca rispettivamente tramite uno speciale trabocco e una valvola motorizzata, mentre le sabbie si depositano in una sezione del fondo. Le sabbie depositate vengono trattenute e sollevate mediante la vite rotante per un massimo drenaggio, quindi scaricate tramite tubo verso un dispositivo di smaltimento.

AFFIDABILITÀ
La semplicità costruttiva dell'apparecchiatura e la qualità dei componenti garantiscono sempre elevate prestazioni e affidabilità anche in servizio continuo. La costruzione standard è in acciaio inox; su richiesta sono disponibili altre qualità di acciaio inox in funzione dell'aggressività delle acque da trattare.

Caratteristiche / specifiche tecniche

• Modello: ESC
• Applicazione: impianti di depurazione medi e grandi; installato a valle dei deareatori
• Funzione: elevata disidratazione della miscela sabbia-acqua
• Contenuto d'acqua nella sabbia disidratata tipico: circa 10–12%
• Contenuto di materia organica nella sabbia tipico: < 3%
• Opzioni di inclinazione della vite: 30° o 45°
• Principio di separazione: ingresso tangenziale con ciclone / effetto Coanda
• Lavaggio delle sabbie: iniezione dal fondo; sistema automatico con rotametro, valvole ed elettrovalvole
• Scarico organici: valvola motorizzata
• Misura densità sabbie: sensore dedicato
• Drenaggio: sistema di drenaggio inferiore
• Azionamento: motoriduttore robusto per la rotazione della vite
• Scarico: tramoggia di scarico e tubo verso dispositivo di smaltimento
• Materiale: acciaio inox standard (altre qualità su richiesta)
• Montaggio: supporti e bulloni di ancoraggio forniti
