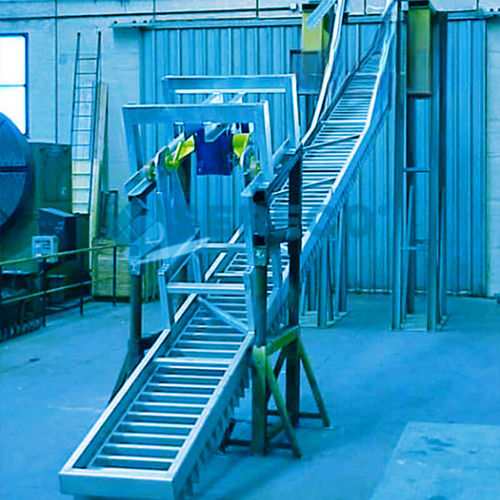

Separatore di sabbia in acciaio al carbonio ESPP

fissoin acciaio inossidabile

CATEGORIA ACQUA POTABILE
TIPOLOGIA UNITÀ DI RIMOZIONE DELLA SABBIA

QUANDO USARLO Il classificatore di sabbia a sbalzo tipo ESPP è installato in impianti di trattamento di dimensioni medie e grandi; è generalmente posizionato a valle dei disabbiatori per ottenere una deidratazione della sabbia più efficiente. Il suo impiego è esclusivo quando si utilizzano disabbiatori tipo DR di SERECO o modelli simili.

COME È COSTRUITO Il classificatore a sbalzo è costituito principalmente da:

• un telaio mobile dotato di lame di disabbio che costituiscono il rastrello e di un sistema di leve per il movimento
• un gruppo motoriduttore, comprensivo di albero a camme e di un supporto fisso adeguato
• un insieme di ruote di appoggio necessarie per ottenere il corretto moto della macchina
• binari per ruote di appoggio fissati sulla parete del serbatoio

COME FUNZIONA La macchina viene generalmente installata in una vasca in calcestruzzo con una pendenza adeguata, che permette il drenaggio dell'acqua derivante dalla sabbia estratta. Su richiesta la vasca può essere in acciaio e la macchina fornita completamente prefabbricata. La miscela acqua-sabbia è introdotta nel canale tramite una tubazione o una tramoggia, a seconda del disabbiatore a monte. Una volta nella vasca, la sabbia trasportata dal flusso in ingresso tende a depositarsi sul fondo, mentre l'acqua esce dalla vasca attraverso un troppo pieno posto sul lato opposto. La sabbia raccolta viene rimossa dal meccanismo di rastrellamento del classificatore ESPP. All'inizio di ogni ciclo il telaio mobile avanza spazzando la sabbia; quindi viene sollevato e riposizionato nella posizione iniziale, da cui ridiscende. A questo punto inizia nuovamente un nuovo ciclo. Dopo un certo numero di cicli, in funzione della lunghezza dell'ESPP, la sabbia raggiunge il punto di scarico. Il movimento di rastrellamento del tipo ESPP si ottiene combinando il movimento rotatorio dell'albero a camme azionato dal motoriduttore e il conseguente moto delle leve e delle ruote di appoggio. L'apparecchiatura può essere realizzata in acciaio al carbonio zincato o in acciaio inossidabile.

PUNTI DI FORZA

• massima efficienza nella separazione sabbia-fango
• elevate portate specifiche d'acqua
• semplicità funzionale
• consumi energetici contenuti

Caratteristiche / Specifiche tecniche

• Modello: ESPP
• Marca: Sereco
• Categoria: Acqua potabile
• Tipologia: Unità di rimozione della sabbia
• Applicazioni: impianti di trattamento medi e grandi; installato a valle dei disabbiatori (es. tipo DR)
• Costruzione: normalmente installato in una vasca in calcestruzzo inclinata; la vasca può essere in acciaio e fornita prefabbricata su richiesta
• Componenti principali: telaio mobile con lame di disabbio (rastrello); sistema di leve; motoriduttore con albero a camme e supporto fisso; ruote di appoggio; binari per ruote di appoggio
• Funzionamento: movimento ciclico di rastrellamento azionato da albero a camme e leve; ingresso tramite tubazione o tramoggia; uscita tramite troppo pieno; sabbia scaricata dopo cicli successivi in base alla lunghezza
• Materiali: acciaio al carbonio zincato o acciaio inossidabile
• Scopo: deidratazione della sabbia e separazione della sabbia dalla miscela acqua-sabbia
