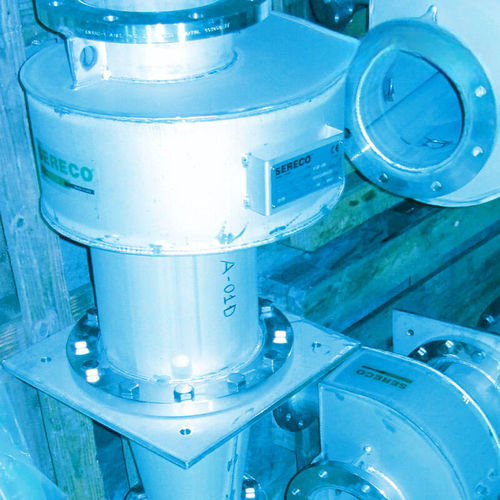

Idrociclone ICS

Categoria / Tipologia ACQUA POTABILE — UNITÀ DI RIMOZIONE DEL GRIT

Quando usarla L'idrociclone tipo ICS si installa a valle dei rimuovi-grit per migliorare la disidratazione del grit scaricato. È adatto alle linee di trattamento acqua potabile civili e industriali e alle fasi di pretrattamento come vagliatura, filtrazione e macinazione.

Come è costruito L'idrociclone non ha parti in movimento ed è costituito principalmente da tre o quattro elementi assemblati:

• voluta di ingresso tangenziale
• uno o due corpi conici troncati uniti mediante flange
• valvola sulla scarica del grit (manuale o motorizzata) accoppiata a flangia

Come funziona L'acqua entra tangenzialmente attraverso la voluta generando un vortice; il flusso chiarificato esce axialmente. L'azione centrifuga, proporzionale alla densità delle particelle, spinge il grit verso le pareti laterali del corpo conico troncato dove scende per gravità fino alla scarica, mentre l'acqua chiarificata risale al centro. Un'applicazione tipica è l'installazione in ingresso a un classificatore di grit, dove l'idrociclone esegue una prima separazione acqua/grit riducendo la capacità richiesta al classificatore. L'assenza di parti meccaniche in movimento e di motoriduttori riduce i costi di installazione e manutenzione.

Punti di forza

• Assenza di motoriduttori e parti meccaniche mobili
• Funzionamento passivo senza consumo elettrico
• Separazione acqua/grit efficace
• Funzionamento semplice e scarsa manutenzione

Caratteristiche / specifiche tecniche

• Principio: separazione centrifuga in corpo conico troncato
• Costruzione: voluta di ingresso, corpo/i conico/i troncato/i, valvola di scarico (manuale o motorizzata)
• Versioni: disponibile in configurazioni a 3 o 4 parti a seconda del modello
• Applicazione tipica: a valle dei rimuovi-grit, in ingresso ai classificatori di grit
• Settori: trattamento acqua potabile, rimozione del grit, vagliatura, filtrazione, macinazione
• Vantaggi: funzionamento passivo (senza alimentazione), riduzione della capacità richiesta al classificatore, bassi costi di installazione e manutenzione, lunga vita operativa
