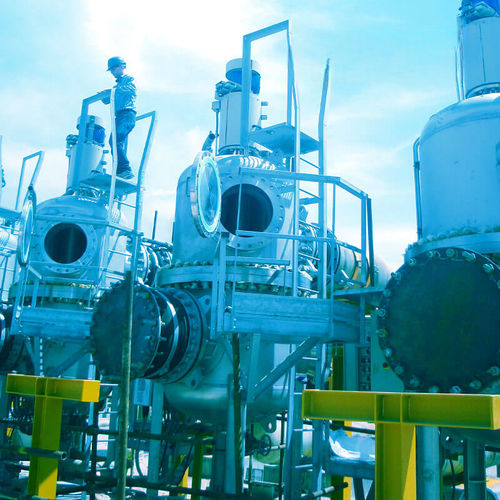

Filtro ad acqua ABSWF

Panoramica
Il filtro ad acqua con controlavaggio automatico ABSWF è progettato per portate elevate in impianti di medie e grandi dimensioni che utilizzano captazioni di acqua di mare, fiume o lago. Fornisce una separazione solido-liquido affidabile ed è impiegato per rimuovere sabbia, sostanze organiche sospese, alghe e contaminanti simili. È adatto per installazione in linea con connessioni flangiate e funzionamento continuo senza arrestare la filtrazione.

Categoria / Tipologia
ACQUA POTABILE / FILTRI

Quando usarlo
ABSWF è tipicamente utilizzato in impianti di medie e grandi dimensioni dove è richiesta una semplice installazione in linea, elevata affidabilità e rimozione efficace dei solidi (sabbia, alghe, organici sospesi) per captazioni marine, fluviali o lacustri.

Costruzione

• Camera cilindrica robusta composta da due scomparti flangiati sulla linea centrale (acqua grezza e acqua filtrata) con fondi sagomati alle estremità
• Unità di elementi filtranti cilindrici costituiti da barre trapezoidali installate sopra una piastra rotante con albero motore centrale
• Connessioni flangiate per acqua grezza e acqua filtrata
• Sistema di controlavaggio composto da un collettore di lavaggio e una valvola motorizzata
• Strumenti per il monitoraggio delle pressioni nelle varie sezioni
• Motoriduttore robusto sull'albero rotante completo di limitatore di carico
• Tenuta idraulica adatta alle pressioni sull'albero
• Quadro di controllo a bordo
• Scala di accesso e passerella per manutenzione

Funzionamento
Durante la filtrazione normale, l'acqua attraversa gli elementi filtranti per la differenza di pressione tra i due scomparti (sempre inferiore a 0,5 bar). Quando la pressione differenziale raggiunge il massimo impostato mentre la filtrazione continua, inizia il controlavaggio degli elementi filtranti. A seconda del modello, il controlavaggio può avvenire in sequenza su uno, due o tre elementi alla volta fino a quando la pressione differenziale scende al di sotto del punto minimo impostato.

Punti di forza

• Adatto all'acqua di mare
• Filtrazione pressurizzata con alta pressione residua
• Funzionamento completamente automatico senza interruzione della filtrazione
• Basso consumo energetico
• Bassa manutenzione routinaria

Specifiche tecniche

• Nome modello: ABSWF
• Applicazione: acqua potabile / acqua di mare / captazioni da fiume / lago
• Funzione: filtro a controlavaggio automatico per rimozione di sabbia, organici in sospensione, alghe
• Tipo di filtrazione: filtrazione pressurizzata con collettore di controlavaggio e valvola motorizzata
• Pressione differenziale tipica attraverso gli elementi: < 0,5 bar durante la filtrazione
• Modalità di controlavaggio: controlavaggio sequenziale (1, 2 o 3 elementi alla volta, a seconda del modello)
• Componenti meccanici: piastra rotante con albero motore centrale, elementi filtranti cilindrici a barre trapezoidali, motoriduttore con limitatore di carico, tenuta idraulica dell'albero
• Connessioni: connessioni flangiate per acqua grezza e acqua filtrata per installazione in linea
• Strumentazione: strumenti di controllo della pressione per le sezioni
• Ausiliari: quadro di controllo a bordo, scala di accesso e passerella di manutenzione
• Funzionamento: completamente automatico senza arresto della filtrazione
