林業用グラップル CRANCE

クレーン用ハンドリング用

概要

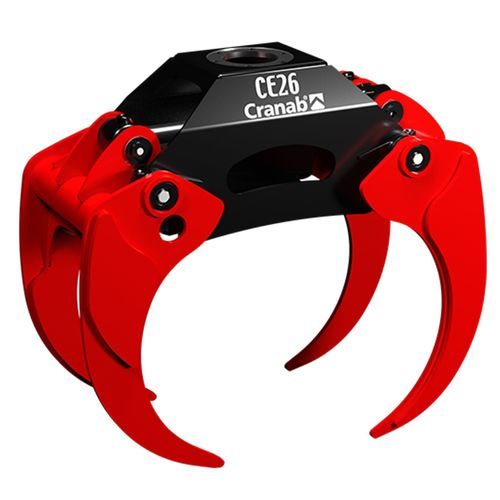

Cranabのエネルギーグラップルは林業作業向けに設計され、フォワーダー、トラッククレーン、チッパー向けに最適化されています。枝、残材およびその他のバイオマスを処理し、機械式チップ供給や粉砕機への投入に適しています。

主な特長

• フォワーダー、トラッククレーン、チッパーとの併用に最適化
• 枝、残材、バイオマスの取り扱いに対応
• 貫通性と保持力を高める強化型ヘビーデューティ爪
• 異なる丸太処理要件に対応する3サイズを用意
• 最大開口時および先端間での把持性能を示す先端力を規定

仕様表
グラップル型式 | 把持面積 (m2) | 最大開口幅 (mm) | 最小開口幅 (mm) | 側面深さ (mm) | 最大開口時高さ (mm) | 先端間高さ (mm) | 最大開口時先端力 (kN) | 先端間力 (kN) | 重量 (kg) | 最大許容荷重 (kg) | MPa
CE23 | 0.21 | 1300 | 93.5 | 376 | 703 | 791 | 7.7 | 9.8 | 120 | 2000 | 21
CE26 | 0.23 | 1524 | 98 | 476 | 759 | 882 | 12.4 | 14.4 | 205 | 3500 | 25
CE35 | 0.29 | 1836 | 121 | 523 | 758 | 957 | 16.6 | 18.5 | 265 | 4000 | 25

追加情報
グラップルは強化されたヘビーデューティ貫通爪を装備しており、材料への食い込みと把持力を向上させます。CE23、CE26、CE35の3サイズで、フォワーダーやトラック搭載クレーンのさまざまな処理能力に対応します。

仕様 / 技術データ

• CE23 — 把持面積: 0.21 m2; 最大開口: 1300 mm; 最小開口: 93.5 mm; 側面深さ: 376 mm; 最大開口時高さ: 703 mm; 先端間高さ: 791 mm; 最大開口時先端力: 7.7 kN; 先端間力: 9.8 kN; 重量: 120 kg; 最大許容荷重: 2000 kg; MPa: 21
• CE26 — 把持面積: 0.23 m2; 最大開口: 1524 mm; 最小開口: 98 mm; 側面深さ: 476 mm; 最大開口時高さ: 759 mm; 先端間高さ: 882 mm; 最大開口時先端力: 12.4 kN; 先端間力: 14.4 kN; 重量: 205 kg; 最大許容荷重: 3500 kg; MPa: 25
• CE35 — 把持面積: 0.29 m2; 最大開口: 1836 mm; 最小開口: 121 mm; 側面深さ: 523 mm; 最大開口時高さ: 758 mm; 先端間高さ: 957 mm; 最大開口時先端力: 16.6 kN; 先端間力: 18.5 kN; 重量: 265 kg; 最大許容荷重: 4000 kg; MPa: 25
