林業用グラップル EX series

クレーン用掘削機用ソー

短い説明
油圧ショベルや大型クレーン向けのバイオマス林業用グラップル。EX25/EX28/EX36/EX40 の各モデルがあり、Hardox 製の爪を装備しています。

概要

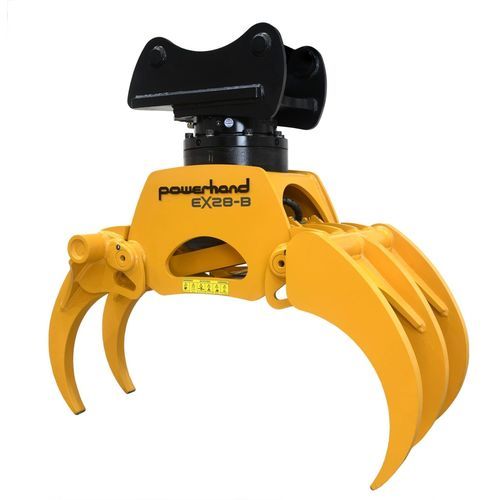

Powerhand EX 林業グラップルは、油圧ショベル（8〜30トン）や大型クレーンへの取り付けを想定したヘビーデューティーなバイオマスグラップルです。EX シリーズはチッパーへの投入、立ち木・枝の処理や現場の整備、原木の取り扱いなどの林業作業に最適化されています。取付けは、チルトローテータや剛性ローテータを介したリジッド取り付け、またはスイングリンク取り付けに対応します。EX25 は 30 mm のソリッド Hardox 爪、EX28/EX36/EX40 は 50 mm のソリッド Hardox 爪を採用しています。

グラップルソー構成（オプション）
Powerhand Grapple Saw ユニットは EX シリーズに取り付け可能で、切断機能を追加できます。GS ソーは単一の油圧回路（供給および戻り）を必要とします。バーの復帰、チェーン張り、給油は自動で行われます。

仕様（シリーズ概要）
モデルごとのメトリック値：

• 容量：EX25 0.25 m²；EX28 0.28 m²；EX36 0.36 m²；EX40 0.40 m²
• 重量：EX25 323 kg；EX28 496 kg；EX36 652 kg；EX40 875 kg
• 開口幅 (A)：EX25 1,428 mm；EX28 1,412 mm；EX36 1,720 mm；EX40 1,937 mm
• 最大開口 (B)：EX25 1,641 mm；EX28 1,632 mm；EX36 1,928 mm；EX40 2,137 mm
• 開口高さ (C)：EX25 873 mm；EX28 887 mm；EX36 939 mm；EX40 1,003 mm
• 先端間高さ (D)：EX25 948 mm；EX28 956 mm；EX36 1,067 mm；EX40 1,163 mm
• 最小把持径 (E)：EX25 Ø117 mm；EX28 Ø106 mm；EX36 Ø128 mm；EX40 Ø138 mm
• クリアランス (F)：EX25 466 mm；EX28 428 mm；EX36 472 mm；EX40 492 mm
• 先端幅 (G)：EX25 560 mm；EX28 700 mm；EX36 800 mm；EX40 880 mm
• 推奨ショベルサイズ：EX25 8 t–12 t；EX28 12 t–25 t；EX36 16 t–25 t；EX40 20 t–30 t

用途

• チッパーへの投入およびバイオマス処理
• 枝類の処理および現場整備
• 原木の取り扱いおよび一般的な林業作業

材料と構造

• ソリッド Hardox 爪を備えたグラップルアーム（EX25 は 30 mm；EX28/EX36/EX40 は 50 mm）
• 連続したバイオマス処理に耐える重構造と耐摩耗部品

ドキュメント
詳細な寸法、取付情報、油圧要件を記載したデータシートを提供（製品ページの PDF）。

技術仕様

• シリーズ名：EX Series
• モデル：EX25、EX28、EX36、EX40
• 容量と重量：上記参照
• 爪の構造：ソリッド Hardox（EX25 は 30 mm；EX28/EX36/EX40 は 50 mm）
• 取付方式：チルト／剛性ローテータによるリジッド取り付け、またはスイングリンク取り付け
• オプションの Grapple Saw：単一油圧回路（供給 & 戻り）；自動バー復帰、チェーン張り、給油
• 推奨ショベルサイズ：EX25 8 t–12 t；EX28 12 t–25 t；EX36 16 t–25 t；EX40 20 t–30 t
