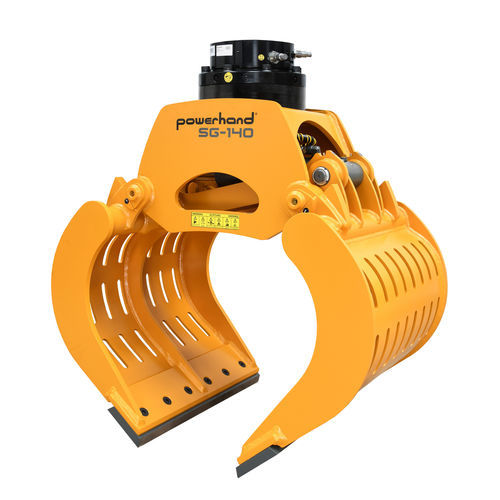

林業用グラップル SG series

掘削機用ハンドリング用

製品概要
Powerhand SG グラップルは、多用途の重作業用選別グラップルで、掘削機に取り付けて幅広い産業用途の資材取り扱いおよび選別作業に使用されます。

主な特長

• 資材取り扱い作業に最適化された多用途の重作業設計
• 高速サイクルと稼働効率向上を実現する高速動作ジオメトリ
• 大径油圧シリンダーによる高いクランプ力
• ダウンタイムを抑える高強度材料による構造
• 開脚が垂直以上に開く独自ジオメトリにより開口幅を拡大 — 壁面やビンの擦り取りに適する
• 機械加工された上部プレートにより回転ユニット（Indexator XR Series）やS-Series 傾斜ローテータ用ブラケットの直接取付が可能
• 容量は280〜750リットルで、掘削機サイズは6〜30トン対応

仕様（概要）
モデル：SG80、SG140、SG160、SG200
適応掘削機サイズ：SG80 = 6〜10トン、SG140 = 10〜16トン、SG160 = 14〜20トン、SG200 = 18〜30トン
容量：SG80 = 280 L、SG140 = 350 L、SG160 = 500 L、SG200 = 750 L

用途と統合
高速サイクル、強力なクランプ力、堅牢な構造が求められる掘削機による資材取り扱い・選別作業に適しています。
機械加工された上部プレートによりIndexator XR Series回転ユニットの直接取付や、S-Seriesのティルトローテータ用ブラケットとの互換性により統合が容易です。

技術仕様

• モデル：SG80、SG140、SG160、SG200
• 適応掘削機サイズ：SG80 = 6〜10トン、SG140 = 10〜16トン、SG160 = 14〜20トン、SG200 = 18〜30トン
• 重量：SG80 = 390 kg、SG140 = 565 kg、SG160 = 755 kg、SG200 = 955 kg
• 開口 (A)：SG80 = 1700 mm、SG140 = 1917 mm、SG160 = 2100 mm、SG200 = 2300 mm
• 最大開口 (B)：SG80 = 1760 mm、SG140 = 1980 mm、SG160 = 2165 mm、SG200 = 2370 mm
• 開口高さ (C)：SG80 = 740 mm、SG140 = 795 mm、SG160 = 909 mm、SG200 = 1025 mm
• 先端間高さ (D)：SG80 = 1010 mm、SG140 = 1077 mm、SG160 = 1196 mm、SG200 = 1345 mm
• クリアランス (E)：SG80 = 340 mm、SG140 = 370 mm、SG160 = 438 mm、SG200 = 510 mm
• 先端幅 (F)：SG80 = 700 mm、SG140 = 800 mm、SG160 = 950 mm、SG200 = 1100 mm
• 容量：SG80 = 280 リットル、SG140 = 350 リットル、SG160 = 500 リットル、SG200 = 750 リットル
• 高速動作ジオメトリと大径油圧シリンダーにより速度と出力を確保
• 機械加工上部プレートはIndexator XR Series回転ユニットおよびS-Seriesティルトローテータ用ブラケットに対応
