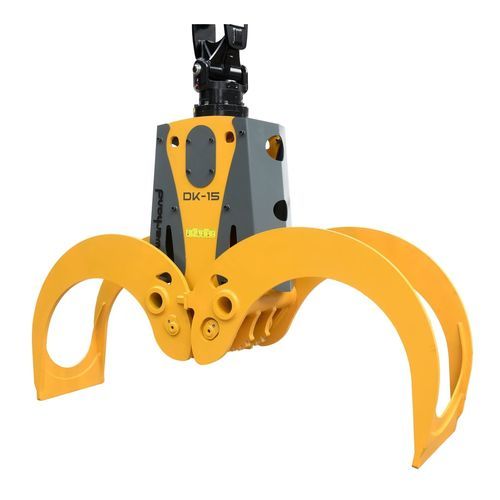

林業用グラップル DK series

ローダー用掘削機用ハンドリング用

概要
高容量の原木運搬用グラップルで、高能力の資材ハンドラへの取付けおよび製材所での使用を想定して設計されています。Powerhand DK シリーズはPowerhand製製材所向けラインで最大容量のモデルで、多くの欧州大手製材所で採用されています。独自の脚部設計により、単一の原木をつまむ操作から大きな束の取り込みまで自在に行えます。

容量範囲
モデルにより容量は1.3 m²〜2.1 m²です。

主な利点

• 最適な荷姿 脚部が原木を上方へ導き、荷崩れや荷の中央からの滑落を防ぎ、荷姿の安定性と均一性を向上させます。
• 高容量ハンドリング向け設計 油圧シリンダーを垂直配置することで原木の山への貫入が効率的になり、耐摩耗性の脚部構造と補強されたヘッドストックが継続的な製材所使用に耐える耐久性を提供します。

用途
高容量の資材ハンドラや製材所の原木ヤードに適しています。スループットやハンドラの仕様に合わせて複数のサイズと構成が用意されています。

仕様 / 技術仕様

• モデル: DK13, DK15, DK17, DK21
• 容量: DK13 1.3 m2; DK15 1.5 m2; DK17 1.7 m2; DK21 2.1 m2
• 重量（ロータ除く）: DK13 1838kg; DK15 1880kg; DK17 1885kg; DK21 2005kg
• ジョー開口 (A): DK13 2579mm; DK15 2726mm; DK17 2904mm; DK21 3202mm
• 全開口 (B): DK13 2911mm; DK15 3074mm; DK17 3237mm; DK21 3608mm
• 開放高さ (C): DK13 2109mm; DK15 2151mm; DK17 2201mm; DK21 2288mm
• 先端間高さ (D): DK13 2758mm; DK15 2846mm; DK17 2947mm; DK21 3123mm
• 最小把持直径 (E): DK13 Ø110mm; DK15 Ø110mm; DK17 Ø143mm; DK21 Ø151mm
• 最大把持直径（先端間）(F): DK13 Ø1096mm; DK15 Ø1177mm; DK17 Ø1267mm; DK21 Ø1441mm
• クリアランス (G): DK13 545mm; DK15 587mm; DK17 637mm; DK21 724mm
• 全幅: 830mm（全モデル）
• 先端幅: 789mm（全モデル）
