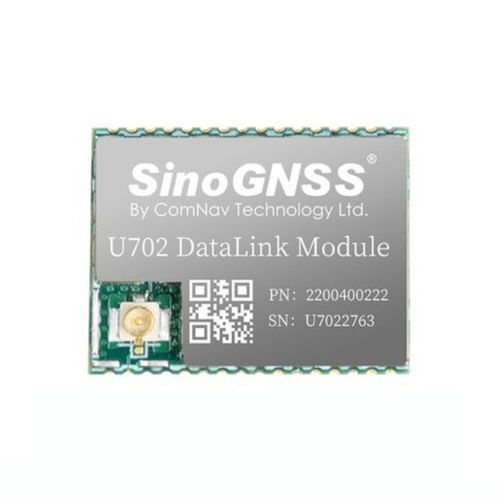

GNSSモジュール U702

概要
U702データリンクモジュールは、LoRa（CSS）変調を採用したSMDのRX/TX無線モジュールです。17×22×3 mmのコンパクトなフォームファクタと低電圧駆動により、GNSSやその他の組込みシステムへの長距離・低消費電力データリンクの統合に適しています。

特長

• LoRaプロトコル（CSS変調）
• 選択可能な周波数帯：410–470 MHz / 863–870 MHz / 902–928 MHz
• 表面実装（SMD）設計、小型フットプリント
• 周波数ホッピング対応
• 動作距離：約0.8〜1.5 km（環境に依存）
• 低電圧駆動：+3.3〜+3.6 V DC

ハイライト

• 長距離・低消費電力の無線リンクで、受信感度が高く雑音環境でも信頼性のある通信を実現
• 組込み機器への統合が容易なコンパクトなSMDパッケージ（17×22×3 mm、5 g）
• 複数の送信出力オプション（0.025 W / 0.1 W / 0.5 W）と周波数ホッピングによりリンクの堅牢性を向上

製品パラメータ（要約）

• 周波数レンジ：410–470 MHz / 863–870 MHz / 902–928 MHz
• 動作モード：ハーフデュプレックス
• 周波数安定度：±1.5 ppm
• 変調：CSS（LoRa）
• エアレート：500 / 11000 / 12500 / 15500 / 18000 bps
• プロトコル：LoRa
• サイズ（コネクタ含む）：17 × 22 × 3 mm
• 重量：5 g
• 電源：+3.3 V〜+3.6 V DC
• 送信電流：< 0.2 A
• 受信電流：50 mA
• 送信出力オプション：0.025 W、0.1 W、0.5 W
• I/Oインターフェース：LGA 2×16ピン、ピッチ1.27 mm
• DTE/DCEインターフェース：2× LVCMOS 3.3 V
• アンテナインターフェース：IPEXメスコネクタ
• 動作範囲：約0.8〜1.5 km（環境・設定に依存）

技術仕様

• 周波数安定度：1.5 ppm
• 変調方式：CSS（LoRa）
• エアインターフェースレート：500、11000、12500、15500、18000 bps
• 電源：+3.3〜3.6 V DC
• 送信電流：< 0.2 A
• 受信電流：50 mA
• 送信出力オプション：0.025 W / 0.1 W / 0.5 W
• インターフェース：LGA 2×16ピン（1.27 mm）、2× LVCMOS 3.3 V、IPEXアンテナ（メス）
• 寸法：17 × 22 × 3 mm
• 重量：5 g
