養豚場用床梁 PRF-PIG-0044-127-06-00

製品概要
RABDION の GFRP 標準床梁は、豚の分娩、育成、肥育フロアの下地構造向けに設計されたプルトルージョン構造プロファイルです。EN 13706 Grade E23 の完全認証を取得しており、浅いピット・深いピットの両環境で長スパンにわたり高い耐荷重性と最小限のたわみを提供します。標準プラスチックスラットパネルやモジュラー床システムと互換性があり、アンモニア、糞便酸、洗浄薬剤に対して完全に耐性があります。北米、欧州および世界市場での35年以上の現地実績に支えられ、RABDION 床梁は従来の鋼製やコンクリート支持材に伴う腐食、構造破損、バイオセキュリティリスクを解消します。

主な特長

• EN 13706 E23 性能評価
• 強酸性・廃棄物媒体（アンモニア、糞便酸、洗浄剤）に対する耐性
• バイオセキュリティと表面衛生の向上
• 長い有効スパン対応、浅ピット・深ピット双方に適合
• 非導電性：熱的快適性および電気絶縁性
• 標準スラットパネルおよびモジュラーシステムとの汎用互換性

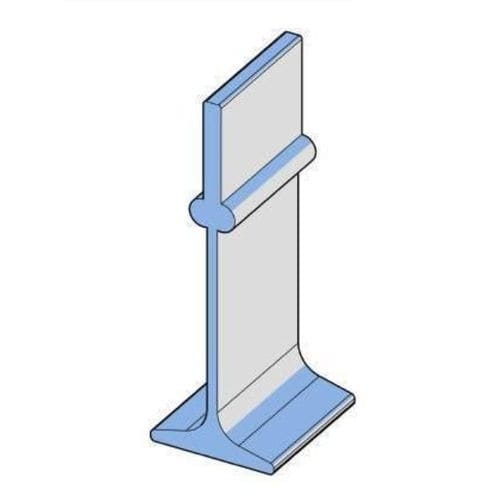

プロファイル形状
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

断面特性
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

荷重表
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

特長 / 技術仕様

• 商品名: GFRP Standard Floor Beam
• 製造者 / ブランド: RABDION
• 製品コード (CN): PRF-PIG-0044-127-06-00
• 重量: 1887 gr/m
• 認証: EN 13706 Grade E23
• 適合基準: EN 13706 E23、ASTM 指針; RoHS 準拠の樹脂マトリックス
• 用途: 豚の分娩、育成、肥育用フロア下地構造
• 互換性: 標準プラスチックスラットパネルおよびモジュラー床システム
• 耐薬品性: アンモニア、糞便酸、洗浄薬剤に対して耐性あり
• 設計上の利点: 高耐荷重、最小たわみ、長い有効スパン、浅／深ピット対応、非導電性
• 現地実績: 世界市場での35年以上の信頼性
• 断面形状および特性: 上記 プロファイル形状 と 断面特性 ブロックを参照
