養豚場用床梁 PRF-PIG-0044-165-06-00

製品説明
RABDION GFRP Standard Floor Beam は、養豚用（分娩、育成、肥育）の床下地構造向けに設計されたプルトルージョン成形のガラス繊維強化ポリマー（GFRP）構造プロファイルです。長いスパンでの高荷重支持力と低たわみを実現し、浅ピット・深ピットの両環境で使用できます。鋼材やコンクリート支持材に見られる腐食や構造劣化を排除します。

主な特徴

• EN 13706 E23 の性能評価。
• アンモニア、糞尿酸、洗浄薬剤に対する耐性。
• 鋼やコンクリートと比較したバイオセキュリティおよび表面衛生の利点。
• 長い有効スパンを可能にし、浅ピット・深ピットの床システムに適合。
• 熱的に非導電で動物の快適性と安全性に寄与。
• 標準的なプラスチックスラットパネルやモジュラー床システムと互換性あり。

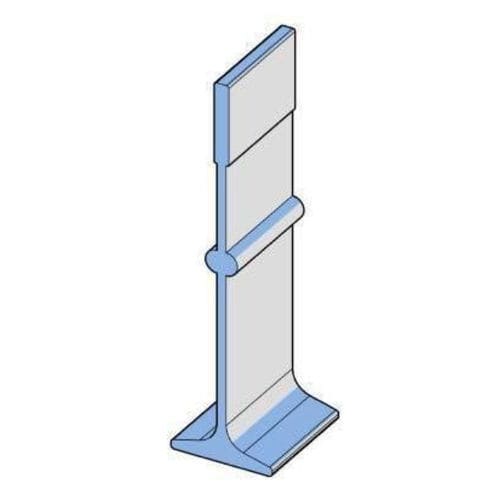

プロファイル形状
高さ: 165.10 mm (許容差 +/- 0.600 mm)
幅: 44.00 mm (許容差 +/- 0.220 mm)
上部厚さ: 6.35 mm (許容差 +/- 0.350 mm)
下部厚さ: 4.00 mm (許容差 +/- 0.200 mm)

断面特性
断面2次モーメント Ix: 39491.89 mm^4
断面2次モーメント Iy: 3330496.54 mm^4
断面積: 1097.02 mm^2

荷重表（代表スパン）
スパン 1500 mm — たわみ 10 mm — 推奨等分布荷重 190 kg/m — 最大等分布荷重（間隔 400 mm）1186 kg/m² — 最大等分布荷重（間隔 600 mm）ND — 最大等分布荷重（間隔 800 mm）ND
スパン 2000 mm — たわみ 13 mm — 推奨等分布荷重 153 kg/m — 最大等分布荷重（間隔 400 mm）957 kg/m² — 最大等分布荷重（間隔 600 mm）ND — 最大等分布荷重（間隔 800 mm）ND
スパン 2400 mm — たわみ 16 mm — 推奨等分布荷重 98 kg/m — 最大等分布荷重（間隔 400 mm）613 kg/m² — 最大等分布荷重（間隔 600 mm）ND — 最大等分布荷重（間隔 800 mm）ND
スパン 3000 mm — たわみ 20 mm — 推奨等分布荷重 52 kg/m — 最大等分布荷重（間隔 400 mm）326 kg/m² — 最大等分布荷重（間隔 600 mm）ND — 最大等分布荷重（間隔 800 mm）ND

認証・適合
EN 13706 Grade E23；ISO 9001:2015 認証の製造；EN 13706 E23 / ASTM 準拠；RoHS 対応樹脂マトリクス。

仕様 / 技術データ

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• 材料: プルトルージョン成形GFRP（ガラス繊維強化ポリマー）
• 用途: 分娩、育成、肥育用の床下地構造向け構造用床梁
• 重量: 2380 gr/m
• 高さ: 165.10 mm
• 幅: 44.00 mm
• 上部厚さ: 6.35 mm
• 下部厚さ: 4.00 mm
• 断面2次モーメント: Ix 39491.89 mm^4、Iy 3330496.54 mm^4
• 断面積: 1097.02 mm^2
• 推奨 UDL 値およびスパン別最大 UDL は荷重表を参照
• 化学耐性: アンモニア、糞尿酸、洗浄薬剤に対する耐性
• 互換性: 標準プラスチックスラットパネルおよびモジュラー床システムに適合
• 実績: 複数市場で 35年以上の現場実績
