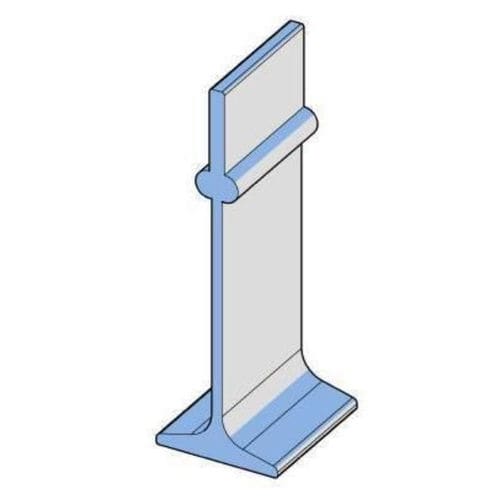

養豚場用床梁 PRF-PIG-0044-135-06-00

製品概要
RABDION GFRP Standard Floor Beam は、分娩、育成、肥育用の豚舎床下地向けに設計されたプルトルージョン成形の構造用プロファイルです。EN 13706 Grade E23 認証を取得しており、浅ピット・深ピットのいずれでも長スパンで高い支持力と低たわみを実現します。標準的なプラスチックスラットパネルやモジュラー床システムと互換性があり、アンモニア、糞便由来の酸、洗浄薬剤に対して完全に耐性を持ちます。北米、欧州および世界市場で35年以上の実績があり、従来の鋼やコンクリート支持材に伴う腐食、構造破損、バイオセキュリティリスクを解消します。

主要特徴

• EN 13706 E23 性能等級。
• 強酸性・廃棄物環境（アンモニア、糞尿酸、洗浄剤）に対する耐性。
• 表面のバイオセキュリティと衛生性向上 — 非多孔質で洗浄が容易。
• 長い有効スパン、浅ピット／深ピット双方に対応する柔軟性。
• 動物福祉と安全性を考慮した断熱性および非導電性。
• 標準プラスチックスラットパネルおよびモジュラー床システムとの汎用互換性。

プロファイル寸法
特性 | 公称値 | 許容差 +/- | 単位
高さ | 135.00 | 0.635 | mm
幅 | 44.00 | 0.220 | mm
上部厚さ | 5.50 | 0.350 | mm
下部厚さ | 3.75 | 0.200 | mm

プロファイル特性
特性 | 値 | 単位
断面2次モーメント Ix | 39519.70 | mm^4
断面2次モーメント Iy | 1992981.83 | mm^4
断面積 | 932.19 | mm^2

荷重表
スパン mm | たわみ mm | 推奨等分布荷重 UDL kg/m | 最大 UDL kg/m²（間隔 400 mm） | 最大 UDL kg/m²（間隔 600 mm） | 最大 UDL kg/m²（間隔 800 mm）
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

技術仕様

• 商品名: RABDION GFRP Standard Floor Beam
• 製品コード（CN）: PRF-PIG-0044-135-06-00
• 重量: 1930 gr/m
• 認証: EN 13706 Grade E23
• 互換性: 標準プラスチックスラットパネルおよびモジュラー床システム
• 耐薬品性: アンモニア、糞便酸、洗浄剤に耐性
• 断面2次モーメント Ix: 39519.70 mm^4
• 断面2次モーメント Iy: 1992981.83 mm^4
• 断面積: 932.19 mm^2
• 寸法 - 高さ: 135.00 mm (±0.635 mm)
• 寸法 - 幅: 44.00 mm (±0.220 mm)
• 寸法 - 上部厚さ: 5.50 mm (±0.350 mm)
• 寸法 - 下部厚さ: 3.75 mm (±0.200 mm)
• 荷重能力（例）: スパン1500 mm 推奨UDL 840 kg/m；400 mm間隔での最大UDL 5250 kg/m²；スパン3500 mm 推奨UDL 65 kg/m；800 mm間隔での最大UDL 102 kg/m²
• 実績: 35年以上の現場実績
