養豚場用床梁 PRF-PIG-0044-076-06-00

製品説明
RABDIONのGFRP標準床ビームは、豚の分娩、離乳、肥育用床下地のために設計されたプルトルーデッド構造用プロファイルです。EN 13706 E23に準拠しており、浅ピット・深ピットのいずれでも長スパンで高い荷重支持力と低いたわみを提供します。非金属製のため腐食の懸念がなく、熱的快適性および電気的非導電性を備えています。

主な特徴

• EN 13706 E23 の性能等級。
• アンモニア、糞便由来の酸、一般的な洗浄薬剤に対する耐性。
• 金属・コンクリート支持材と比較した衛生性およびバイオセキュリティの向上。
• 浅ピットおよび深ピットシステムでの長い有効スパンに対応。
• 非導電性素材により家畜の熱的快適性に寄与。
• 標準プラスチックスラットパネルおよびモジュラー式床システムと互換。

製品識別子 & 重量
型番: PRF-PIG-0044-076-06-00
重量: 1560 gr/m

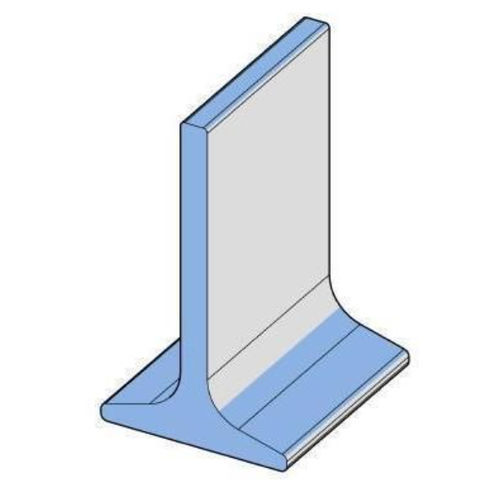

断面形状
PROPERTY - NOMINAL - TOLERANCE +/- - UNIT
Height - 76.20 - 0.381 - mm
Width - 44.00 - 0.220 - mm
Top Thickness - 6.35 - 0.350 - mm
Bottom - (not specified) - (not specified) - (not specified)

断面特性
PROPERTY - VALUE - UNIT
Second Moment of Area Ix - 39108.30 - mm^4
Second Moment of Area Iy - 433203.19 - mm^4
Section Area - 745.63 - mm^2

荷重表（選択スパン）
Span mm - Deflection mm - Recommended UDL kg/m - Max UDL kg/sqm at spacing of 400 mm - Max UDL kg/sqm at spacing of 600 mm - Max UDL kg/sqm at spacing of 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

認証と規格
ISO 9001:2015 認証済みの製造拠点で生産。EN 13706 および ASTM のガイドラインに準拠。樹脂マトリクスはRoHS対応。設計参照用のSTEPおよびTDSファイルを提供。

互換性と適用に関する注意
標準のプラスチックスラットパネルおよびモジュラー床システムとの統合向けに設計されています。分娩・離乳・肥育用床の下地として、鋼やコンクリート製支持体に代わる腐食のない選択肢を提供し、洗浄耐久性とバイオセキュリティを向上させます。

技術仕様

• 商用名称: RABDION GFRP Standard Floor Beam
• 型番 / コード: PRF-PIG-0044-076-06-00
• 重量: 1560 gr/m
• 規格: EN 13706 Grade E23; ASTM ガイドライン; RoHS 準拠
• 高さ: 76.20 mm (±0.381 mm)
• 幅: 44.00 mm (±0.220 mm)
• 上部厚さ: 6.35 mm (±0.350 mm)
• 断面二次モーメント Ix: 39108.30 mm^4
• 断面二次モーメント Iy: 433203.19 mm^4
• 断面積: 745.63 mm^2
• 推奨UDL例: 1500 mmスパンで最大181 kg/m（他のスパンは荷重表参照）
• 化学耐性: アンモニア、糞便酸、標準洗浄薬剤に耐性
• 用途: 分娩室、離乳室、肥育房の床下地；プラスチックスラットやモジュラー床と互換
• フィールドでの実績: 35年以上（北米、欧州、グローバル市場）
• 安全性: 非導電性；家畜の熱的快適性に寄与
