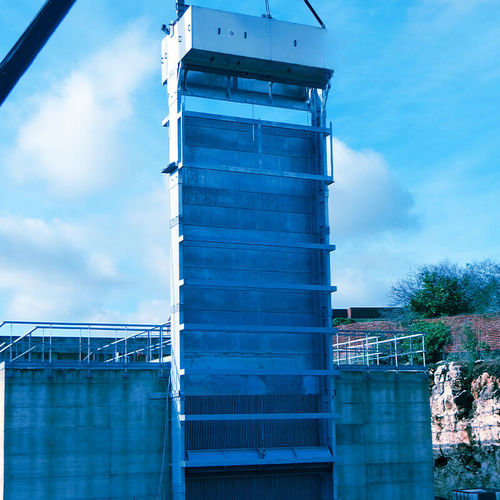

ドラム式スクリーン GGPSC

プライマー縦型

カテゴリ 取水
種類 スクリーン（格子型）

使用用途 GGPSC型サブ垂直ケーブルスクリーンは、大規模な取水設備、下水処理または工業排水処理施設における粗捕集（マクロスクリーニング）向けに設計されており、幅広または深い水路への設置に最適です。下流処理の前段で大きな固形物を連続的かつ自動的に除去する必要がある場合に適します。

構造

• プレス曲げ鋼板製の堅牢なフレーム
• 支持横桟により水路に固定されたバー群がスクリーンを構成
• ガイド上を車輪で滑走する櫓型スチールバケット（櫛付）
• 三本のワイヤーケーブル、ケーブルドラムおよび支持具によるバケット操作システム
• ドラム軸にキー止めされた振り子式ギアモーターによるバケット駆動
• 三番目のケーブルを介してバケット回転を制御する電動アクチュエーター
• 機械上部に配置されたバケットの清掃・排出システム

動作原理 スクリーンのバーに堆積した異物は、上昇中のバケットによって回収されます。上部に到達する手前で、アクチュエーターの制御とバケットの形状により回転・排出され、捕集物が排出されます。所定時間停止した後、バケットはガイドとアクチュエーターによりバーから離れて下降し、再び上昇してスクリーンに接近して次のサイクルを開始します。過負荷保護は標準のトルク（ダイナモ）装置、またはオプションの電子吸収制限器で行います。単純な構造、完全自動の清掃サイクル、水中に可動部が無いことにより長期にわたる高い信頼性を実現します。

長所

• 水中に可動機構が無い
• 深く広い水路への設置が可能
• 処理能力に対して省スペース
• 大きな物体の揚起が可能
• 堅牢な構造
• 自動清掃により高い運用信頼性

仕様 / 技術データ

• 型式: GGPSC
• フレーム: プレス曲げ鋼板
• スクリーン: 支持横桟で固定されたバー群
• バケット形式: 車輪でガイド上を滑走する櫓型スチールバケット（櫛付）
• バケット搬送: 三本のワイヤーケーブル、ケーブルドラムおよび支持具
• 駆動: ドラム軸にキー止めされた振り子式ギアモーター; バケット回転用電動アクチュエーター
• 清掃: 捕集物排出用に機械上部に設置されたバケット清掃システム
• 保護: 標準はトルク（ダイナモ）保護装置、オプションで電子吸収制限器
• 設計上の利点: 水没部品が無い、深・大形水路に適合、省スペース、大きな物体の揚起が可能
