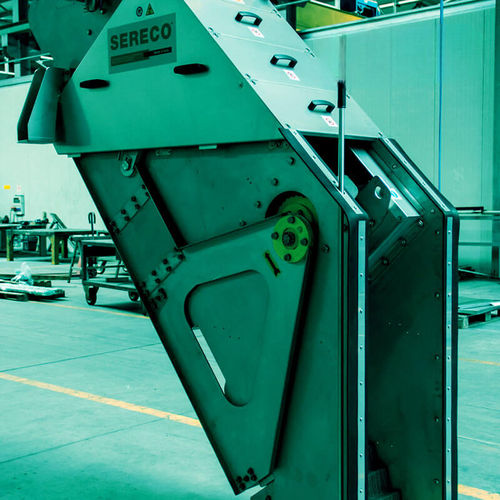

階段式スクリーン GSMN

細かい機械式

カテゴリ / 用途区分
カテゴリ: 排水処理
種類: スクリーン（自動洗浄式移動ステップスクリーン）

使用場面
GSMN 自動洗浄式移動ステップスクリーンは、小〜中規模の公共および産業用排水処理設備向けに設計されています。紙、プラスチック、その他固形物の機械的分離（微細ふるい）により、最終汚泥量を低減し、ポンプの閉塞を抑制します。

構造
本機は鋼製ブレードを並列に組み合わせて微細なスクリーンを形成しています。ブレードは固定部と可動部が交互に配置され、可動ブレードは互いに連結されてステップ動作を実現します。

動作原理
運転中、可動ブレードは固定ブレードに対して円弧状の軌跡を描きます。ステップに堆積した固形物は段階的に上部へ持ち上げられ、排出されます。脂質、油分、砂の保持を高めるために、固形物の均一な層を形成する間欠運転が推奨されます。保護用にトルク制限装置（動力計式荷重制限器）を装備しています。

特長

• 微細ふるいによる小さな固形物の効果的除去
• コンパクトな設置に適した高い比流量
• 排水用途に適した鋼製ブレード構造

仕様 / 技術仕様

• 製品種別: 自動洗浄式移動ステップスクリーン
• 型式 / 呼称: GSMN
• 適用: 小〜中規模の公共または産業用排水処理設備
• 機能: 固形物の機械的分離（紙、プラスチック、その他の固形物）
• 利点: 最終汚泥量の削減；ポンプ閉塞の大幅低減
• 構造: 鋼製ブレードを並列に組立；固定ブレードと可動ブレードの交互配置
• 動作原理: 可動ブレードが円弧状の軌跡を描き堆積物を段階的に排出位置へ移送
• 運転推奨: 固形物の均一な層を形成する間欠運転（脂質、油分、砂の保持を改善）
• 安全 / 保護: トルク制限装置（動力計式荷重制限器）を装備
