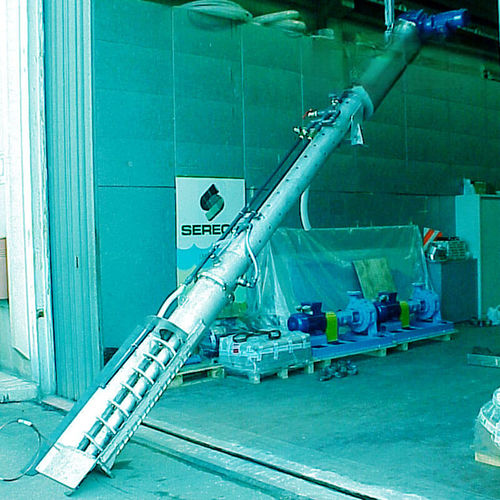

スクリュースクリーン FC

棒機械式

カテゴリ / タイプロジー
カテゴリ：下水
タイプロジー：スクリーン（篩）

使用用途
FCスクリューフィルターは、下水処理プラントにおける生活系および工業系廃水のマイクロスクリーニングや、汚泥および上澄み液のろ過に適しています。

構造
主な構成要素は、多機能スクリュー（コークレア）と半円筒状のフィルタースクリーンです。標準スクリーンは縦方向のV型ウェッジワイヤー製半円筒で、ワイヤー間隔が濾過開口を決定します。要望により、穴径で開口が決まる穿孔板に交換可能です。多機能スクリューはギアモーターにキー止めされ、径の段階的低下やピッチ・厚さの変更により清掃、搬送、排水、圧縮などの機能を果たします。

動作原理
標準仕様ではコンクリートチャネルに設置され、処理水がスクリーンを通過し、選定した開口以上の固形物を捕捉します。スクリーン上の堆積物により上流・下流で水位差が生じると、差位センサーがスクリューを回転させます。スクリュー下部はスクリーンと同等の径で、外周に取り付けたブラシがスクリーンを連続的に清掃します。中間部は小径で、搬送および脱水を行い、上部はピッチが小さく厚みが増して材料を圧縮します。排水・圧縮後、ろ過材は重量で約50%の乾燥固形分に達します。全閉式ボディにより悪臭拡散を抑制します。標準でノズルと加圧水によるスクリーンおよびろ過材の洗浄システムを装備しています。

主な利点

• 1台でろ過、揚上、圧縮、洗浄を実行
• 高い比流量
• 悪臭拡散を抑える全閉式構造
• 耐久性と信頼性

技術仕様

• ギアモーターにキー止めされた多機能スクリュー（径、ピッチ、厚さ可変）による清掃・搬送・脱水・圧縮
• 標準のV型ウェッジワイヤー半円筒スクリーン；ワイヤー間隔で開口決定
• オプションの穿孔板スクリーン（穴径で開口決定）
• コンクリートチャネル設置用；スクリーンは選定開口以上の固形物を捕捉
• 差位センサーによりスクリュー回転を制御
• スクリュープロファイル上のブラシで連続清掃
• スクリューの3つの機能域：下部（清掃）、中部（搬送/脱水）、上部（圧縮/脱水）
• ろ過材の圧縮・脱水により重量で約50%の乾燥固形分
• ノズルと加圧水による標準洗浄システム
• 悪臭抑制のための全閉式ボディ
