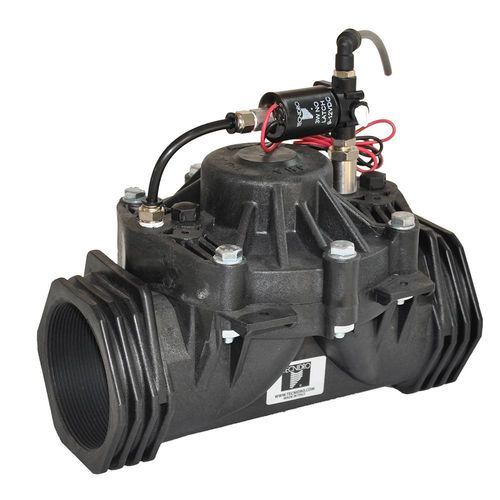

灌漑電磁弁 IN/IP-EL

3方向

IN/IP-EL 電動油圧バルブは、電磁式の電動油圧ソレノイドを用いて油圧流を開閉する自動遮断バルブです。散水システムや複雑な油圧回路など、自動流量制御を必要とする用途に適しています。

動作原理：
本バルブは3ポートのソレノイドで駆動され、印加電圧に応じて開閉を制御します。常時開（N.O.）の構成では、ソレノイドは無電時にバルブを閉じた状態に保ち、通電時に開きます。常時閉（N.C.）の構成では、無電時にバルブは開いた状態を保持し、ソレノイド通電時に閉じます。双安定（ビスタブル）タイプは電圧パルスで開閉し、新たなパルスがあるまで位置を保持します。停電時には統合ハンドルで手動開放が可能です（EL-BI ビスタブル版は除く）。

特徴 / 技術仕様：

• ソレノイド形式：3ポート
• 標準構成：常時開 (N.O.) または 常時閉 (N.C.)
• 材料：
  • ソレノイド本体：強化ナイロン（EL-BA 版）
• 接続：Ø1/8″ F BSP
• 公称圧力：10 bar
• 使用電圧：
  • 標準版：24V AC、50-60 Hz
  • ビスタブル版 (EL-BI)：9-12V DC
  • ビスタブル版 (EL-BA)：6-24V DC
• 保護等級：
  • ソレノイド EL：IP66
  • ソレノイド EL-BA：IP66
• 通路径（EL-BA ソレノイド）：2 mm（未ろ過の水に適合）
• 手動解除：統合ハンドルによる手動開放（EL-BI にはなし）
