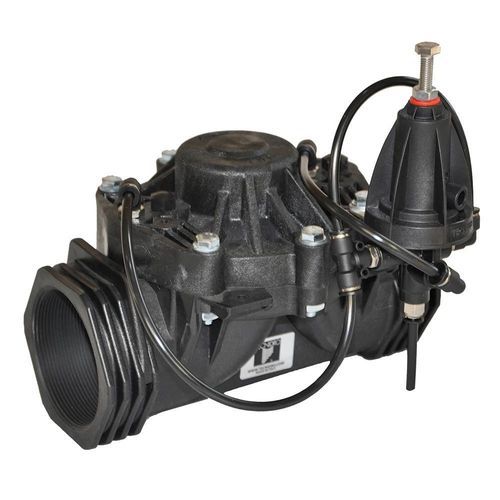

調整バルブ IN/IP-SP3PP

油圧式ステンレス製真ちゅう製

製品概要：IN/IP-SP3PP 圧力維持弁は、上流圧力を所定の最小値に維持するために設計された自動調整弁です。上流圧力の精密な制御や流量変動のバランスが必要な用途に適しています。

動作原理：本弁は3方油圧パイロット（型式 SP3PP）で制御され、上流圧力に応じてダイアフラムの開度を調整します。パイロットは弁の制御室を充填または放出して、設定した最小上流圧力を維持し、流量や圧力の変動を平衡させます。上流圧力が設定圧以下の場合、弁は完全に閉止します。上流圧力が最小値を超えると、弁は完全に開きます。

技術的特徴 / 仕様：

• パイロット型式：SP3PP
• 圧力調整範囲：
  • グレースプリング：0.2 ÷ 1.5 bar
  • ホワイトスプリング：0.6 ÷ 3.0 bar
  • レッドスプリング（標準）：1.0 ÷ 5.5 bar
  • ブラックスプリング：2.0 ÷ 9.0 bar
• 材質：
  • パイロット本体：強化ナイロン
  • カバー：強化ナイロン
  • 手動操作 CM4V：真鍮製ボディ、ステンレス製ボール、テフロン製シート
• 接続：
  • 手動操作：Ø1/4” M BSP
  • 開/閉/自動：Ø1/8” F BSP
• 耐圧等級：PN10
