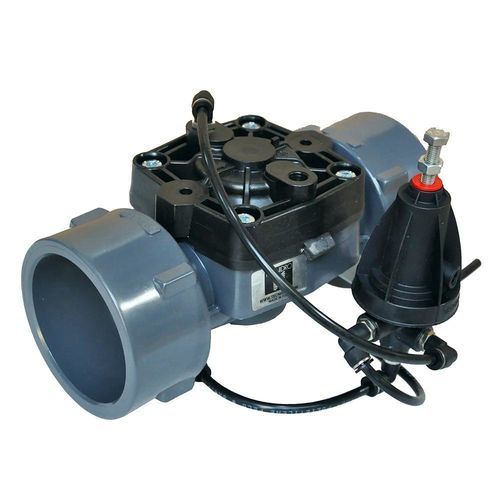

灌漑用バルブ IN/IP-RP3PP

油圧式手動式ステンレス製

IM-RP3PP 減圧弁は、入口圧をより低く安定した出口圧に減圧するための自動パイロット式制御弁です。上流の圧力変動や流量変動を補償し、下流圧を精密に制御する必要がある産業・プロセス用途に適しています。

作動原理：
本弁は3方油圧パイロット（型式 RP3PP）で制御され、下流設定圧に応じてダイアフラムの開度を調整します。パイロットは弁の制御室を充填または排気して下流圧を維持し、上流圧の変動や流量変化を補償します。3方油圧回路は、上流圧が設定圧以下の場合に弁を全開にし、圧力損失を最小化します。3方手動操作（型式 CM4V）は、パイロットから独立して弁を全開または全閉にすることができます。

技術仕様：

• パイロット型式：RP3PP
• 圧力調整範囲：
  • グレーばね：0.2 ÷ 1.5 bar
  • ホワイトばね：0.6 ÷ 3.0 bar
  • レッドばね（標準）：1.0 ÷ 5.5 bar
  • ブラックばね：2.0 ÷ 9.0 bar
• 材質：
  • パイロット本体下部：強化ナイロン
  • カバー：強化ナイロン
  • 手動操作 CM4V：黄銅製ボディ、ステンレス鋼ボール、Teflon シート
• 接続：
  • 手動操作本体：Ø1/4” M BSP
  • 開/閉/自動：Ø1/8” F BSP
• 耐圧クラス：PN10
