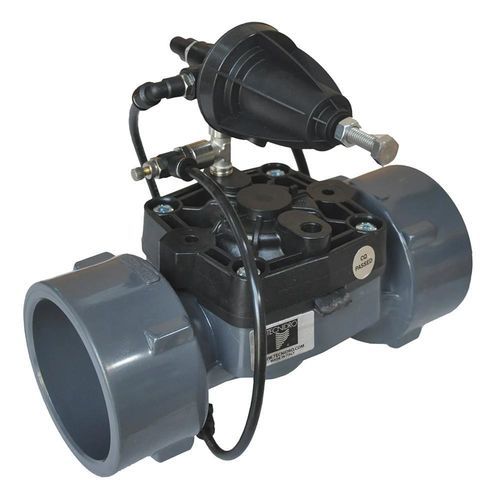

安全リリーフバルブ IN/IP-SR

油圧式ナイロン製

IN/IP-SR急速逃がし弁は、油圧ネットワーク内の過圧を迅速に排出し、圧力の急上昇や過負荷からシステムを保護するための自動安全弁です。

動作原理：
IN/IP-SR弁はバイパスに設置され、過圧を外部へ迅速に排出します。2方向クイックリリーフパイロット（型式 SR-P）が圧力上昇を検知すると弁を開き、圧力ピークを放出します。圧力が設定値を下回ると、パイロットは弁をゆっくり閉じ、水撃（ウォーターハンマー）を防ぎます。

パイロットは上流圧力が設定値を超えるまで弁室を閉じた状態に保ちます。圧力がこの限界を超えると、弁は完全に開いて過剰な圧力を放出します。

特長 / 技術仕様：

• パイロット型式：SR-P
• 圧力調整範囲：
  • 赤バネ：1.0 ÷ 5.5 bar
  • 黒バネ（標準）：2.0 ÷ 9.0 bar
• 材質：
  • パイロット本体下部：強化ナイロン
  • カバー：強化ナイロン
• 圧力等級：PN10
