Módulo GNSS U702

Introdução

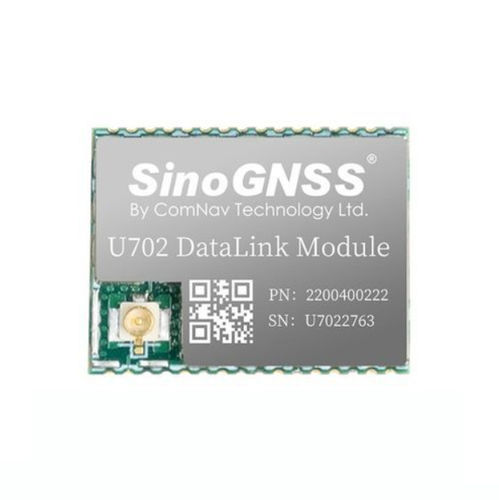

O módulo de enlace de dados U702 é um módulo rádio RX/TX SMD que utiliza modulação LoRa (CSS). A sua forma compacta de 17×22×3 mm e a baixa tensão de alimentação tornam-no adequado para integração com sistemas GNSS e outros sistemas embebidos que exigem ligações de dados de longo alcance e baixo consumo.

Características

• Protocolo LoRa (modulação CSS)
• Bandas de frequência selecionáveis: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Design de montagem superficial (SMD), pequena área ocupada
• Suporte a frequency hopping
• Alcance de funcionamento aproximadamente 0,8–1,5 km (dependendo do ambiente)
• Tensão de alimentação baixa: +3,3–3,6 V CC

Destaques

• Ligação rádio de longo alcance e baixo consumo com elevada sensibilidade de recepção para comunicação fiável em ambientes com interferência
• Package SMD compacto (17×22×3 mm, 5 g) para integração fácil em produtos baseados em GNSS e outros dispositivos embebidos
• Múltiplas opções de potência de transmissão (0,025 W / 0,1 W / 0,5 W) e frequency hopping para melhorar a robustez da ligação

Parâmetros do produto (resumido)

• Intervalo de frequência: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Modo de trabalho: semi‑duplex
• Estabilidade de frequência: ±1,5 ppm
• Modulação: CSS (LoRa)
• Taxas em ar: 500 / 11000 / 12500 / 15500 / 18000 bps
• Protocolo: LoRa
• Tamanho (com conector): 17 × 22 × 3 mm
• Peso: 5 g
• Alimentação: +3,3 V a +3,6 V CC
• Corrente de emissão: < 0.2 A
• Corrente de receção: 50 mA
• Opções de potência de transmissão: 0,025 W, 0,1 W, 0,5 W
• Interface I/O: LGA 2×16 pinos, passo 1,27 mm
• Interface DTE/DCE: 2× LVCMOS 3,3 V
• Interface de antena: conector IPEX fêmea
• Alcance operacional: ~0,8–1,5 km (dependendo do ambiente e da configuração)

Especificações técnicas

• Estabilidade de frequência: 1,5 ppm
• Sistema de modulação: CSS (LoRa)
• Taxas na interface ar: 500, 11000, 12500, 15500, 18000 bps
• Alimentação: +3,3–3,6 V CC
• Corrente de emissão: < 0.2 A
• Corrente de receção: 50 mA
• Opções de potência de transmissão: 0,025 W / 0,1 W / 0,5 W
• Interfaces: LGA 2×16 pinos (1,27 mm), 2× LVCMOS 3,3 V, antena IPEX fêmea
• Dimensões: 17 × 22 × 3 mm
• Peso: 5 g
