Viga de piso para galpão de criação de suínos PRF-PIG-0044-127-06-00

Visão geral do produto
A viga de piso padrão em GFRP RABDION é um perfil estrutural pultrudado projetado para subestruturas de piso em suínos (maternidade, creche e terminação). Totalmente certificada EN 13706 Grade E23, oferece alta capacidade de carga e deflexão mínima em vãos estendidos, tanto em fossas rasas quanto profundas. Compatível com painéis de ripas plásticas padrão e sistemas de piso modulares, este perfil é totalmente imune ao amoníaco, ácidos do estrume e agentes de lavagem. Com mais de 35 anos de confiabilidade comprovada em campo na América do Norte, Europa e mercados globais, as vigas RABDION eliminam a corrosão, falhas estruturais e riscos de biossegurança de suportes tradicionais em aço ou concreto.

Principais características

• Classificação de desempenho EN 13706 E23
• Imunidade a meios químicos e dejetos agressivos (amoníaco, ácidos do estrume, agentes de lavagem)
• Melhoria da biossegurança e higiene de superfície
• Vãos livres estendidos; adequado para instalação em fossas rasas e profundas
• Não condutor: conforto térmico e isolamento elétrico
• Compatibilidade universal com painéis de ripas e sistemas modulares

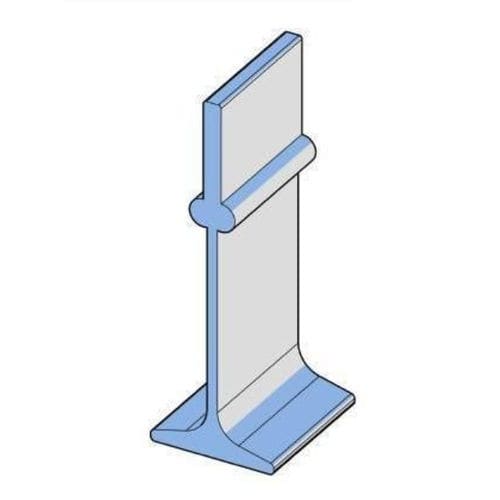

Geometria do perfil
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Propriedades da seção
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Tabela de cargas
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Características / especificações técnicas

• Nome comercial: GFRP Standard Floor Beam
• Fabricante / Marca: RABDION
• Código do produto (CN): PRF-PIG-0044-127-06-00
• Peso: 1887 gr/m
• Certificação: EN 13706 Grade E23
• Conformidade: EN 13706 E23, diretrizes ASTM; matriz de resina compatível com RoHS
• Aplicação: subestruturas de piso para maternidade, creche e terminação suína
• Compatibilidade: painéis de ripas plásticas padrão e sistemas modulares
• Resistência química: imune a amoníaco, ácidos do estrume e agentes de lavagem
• Benefícios de projeto: alta capacidade de carga, deflexão mínima, vãos livres estendidos, versatilidade para fossas rasas/profundas, não condutor
• Confiabilidade comprovada em campo: 35+ anos em mercados globais
• Geometria e propriedades da seção: ver blocos Geometria do perfil e Propriedades da seção acima
