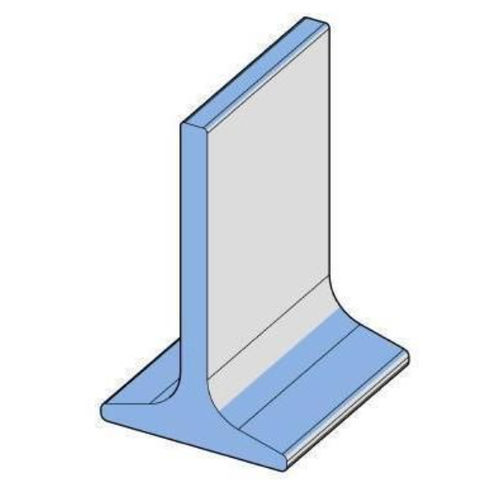

Viga de piso para galpão de criação de suínos PRF-PIG-0044-076-06-00

Descrição do produto
A viga de piso padrão RABDION PRFV é um perfil estrutural pultrudado projetado para subestruturas de pisos em salas de parto, creche e terminação suinícola. Certificada segundo EN 13706 Grau E23, oferece elevada capacidade de carga com baixa deflexão em vãos longos, tanto em instalações de fossa rasa como profunda. A construção não metálica proporciona conforto térmico e não condutividade elétrica, eliminando riscos de corrosão de suportes em aço ou betão.

Principais características

• Classificação de desempenho EN 13706 E23.
• Resistente a amoníaco, ácidos do esterco e produtos de lavagem comuns.
• Melhor higiene de superfície e biossegurança comparado a suportes metálicos ou de betão.
• Adequada para vãos livres estendidos em sistemas de fossa rasa e profunda.
• Material não condutor que fornece benefícios de conforto térmico para o gado.
• Compatível com painéis de ripas plásticas padrão e sistemas de pavimento modulares.

Identificadores do produto & peso
Referência: PRF-PIG-0044-076-06-00
Peso: 1560 gr/m

Geometria da secção
PROPRIEDADE - NOMINAL - TOLERÂNCIA +/- - UNIDADE
Altura - 76,20 - 0,381 - mm
Largura - 44,00 - 0,220 - mm
Espessura superior - 6,35 - 0,350 - mm
Fundo - (não especificado) - (não especificado) - (não especificado)

Propriedades da secção
PROPRIEDADE - VALOR - UNIDADE
Segundo momento de área Ix - 39108.30 - mm^4
Segundo momento de área Iy - 433203.19 - mm^4
Área da secção - 745.63 - mm^2

Tabela de cargas (vãos selecionados)
Vão mm - Flecha mm - UDL recomendado kg/m - Max UDL kg/m² a espaçamento 400 mm - Max UDL kg/m² a espaçamento 600 mm - Max UDL kg/m² a espaçamento 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Certificações e normas
Fabricado em instalações certificadas ISO 9001:2015. Produzido segundo EN 13706 e orientações ASTM. Matrizes de resina conformes a RoHS. Recursos técnicos disponíveis: ficheiros STEP e TDS para referência de projeto.

Compatibilidade & notas de aplicação
Projetado para integração com painéis de ripas plásticas padrão e sistemas de pavimento modulares utilizados em salas de parto, creche e terminação suinícola. Fornece uma alternativa sem corrosão a suportes em aço ou betão, melhorando a durabilidade ao lavar e reduzindo riscos de biossegurança.

Especificações técnicas

• Nome comercial: RABDION GFRP Standard Floor Beam
• Referência / Código: PRF-PIG-0044-076-06-00
• Peso: 1560 gr/m
• Normas: EN 13706 Grau E23; orientações ASTM; conformidade RoHS
• Altura: 76,20 mm (±0,381 mm)
• Largura: 44,00 mm (±0,220 mm)
• Espessura superior: 6,35 mm (±0,350 mm)
• Segundo momento de área Ix: 39108.30 mm^4
• Segundo momento de área Iy: 433203.19 mm^4
• Área da secção: 745.63 mm^2
• Exemplo UDL recomendado: até 181 kg/m a 1500 mm de vão (ver tabela de cargas para outros vãos)
• Resistência química: imune a amoníaco, ácidos do esterco e produtos de lavagem padrão
• Aplicações: subestruturas de pisos para parto, creche e terminação; compatível com ripas plásticas e pavimentos modulares
• Confiabilidade comprovada em campo: mais de 35 anos (América do Norte, Europa, mercados globais)
• Segurança: não condutor; contribui para o conforto térmico dos animais
