Viga de piso para galpão de criação de suínos PRF-PIG-0044-165-06-00

Descrição do produto
A viga de piso RABDION GFRP Standard é um perfil estrutural pultrudado em polímero reforçado com fibra de vidro projetado para subestruturas de pisos suínos: maternidade, creche e terminação. Projetada para oferecer alta capacidade de carga com deflexão mínima em vãos extensos, funciona em instalações de fossa rasa e fossa profunda, eliminando a corrosão e degradação estrutural de suportes em aço ou betão.

Principais características

• Classificação de desempenho EN 13706 E23.
• Resistente a amoníaco, ácidos do estrume e produtos químicos de lavagem comuns.
• Benefícios de biossegurança e higiene de superfície em comparação com aço ou betão.
• Permite vãos livres estendidos; adequado para sistemas de piso em fossa rasa e profunda.
• Termicamente não condutor para conforto e segurança animal.
• Compatível com painéis de ripas plásticas standard e sistemas modulares de piso.

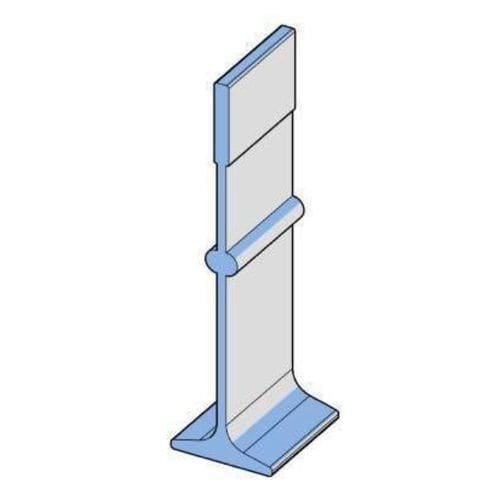

Geomtria do perfil
Altura: 165,10 mm (Tolerância +/- 0,600 mm)
Largura: 44,00 mm (Tolerância +/- 0,220 mm)
Espessura superior: 6,35 mm (Tolerância +/- 0,350 mm)
Espessura inferior: 4,00 mm (Tolerância +/- 0,200 mm)

Propriedades da secção
Segundo momento de área Ix: 39491.89 mm^4
Segundo momento de área Iy: 3330496.54 mm^4
Área da secção: 1097.02 mm^2

Tabela de cargas (vãos selecionados)
Vão 1500 mm — Deflexão 10 mm — UDL recomendado 190 kg/m — UDL máx (espaçamento 400 mm) 1186 kg/m² — UDL máx (espaçamento 600 mm) ND — UDL máx (espaçamento 800 mm) ND
Vão 2000 mm — Deflexão 13 mm — UDL recomendado 153 kg/m — UDL máx (espaçamento 400 mm) 957 kg/m² — UDL máx (espaçamento 600 mm) ND — UDL máx (espaçamento 800 mm) ND
Vão 2400 mm — Deflexão 16 mm — UDL recomendado 98 kg/m — UDL máx (espaçamento 400 mm) 613 kg/m² — UDL máx (espaçamento 600 mm) ND — UDL máx (espaçamento 800 mm) ND
Vão 3000 mm — Deflexão 20 mm — UDL recomendado 52 kg/m — UDL máx (espaçamento 400 mm) 326 kg/m² — UDL máx (espaçamento 600 mm) ND — UDL máx (espaçamento 800 mm) ND

Certificações e conformidade
EN 13706 Grade E23; fabrico certificado ISO 9001:2015; conforme EN 13706 E23 / ASTM; matrizes de resina compatíveis com RoHS.

Especificações técnicas

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Material: GFRP pultrudado (polímero reforçado com fibra de vidro)
• Aplicação: Viga estrutural de piso para subestruturas de maternidade, creche e terminação
• Peso: 2380 gr/m
• Altura: 165,10 mm
• Largura: 44,00 mm
• Espessura superior: 6,35 mm
• Espessura inferior: 4,00 mm
• Segundos momentos de área: Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Área da secção: 1097.02 mm^2
• Valores UDL recomendados e UDL máximas por vão disponíveis na tabela de cargas
• Resistência química: imunidade a amoníaco, ácidos do estrume e produtos de lavagem
• Compatibilidade: encaixa em painéis de ripas plásticas standard e sistemas modulares
• Confiabilidade comprovada em campo: 35+ anos em múltiplos mercados
