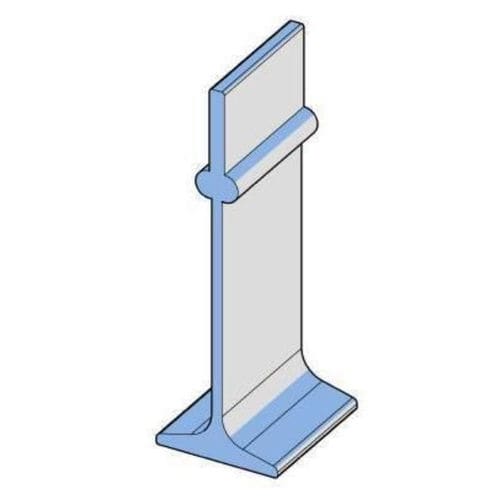

Viga de piso para galpão de criação de suínos PRF-PIG-0044-135-06-00

Visão geral do produto
A viga de piso RABDION GFRP Standard é um perfil estrutural pultrudado projetado para subestruturas de pavimentos em granjas de suínos (parição, creche, terminação). Totalmente certificada segundo EN 13706 Grau E23, proporciona alta capacidade de carga e deflexão mínima em grandes vãos, tanto em fossas rasas como profundas. Compatível com painéis de ripas plásticas padrão e sistemas modulares de piso, este perfil é totalmente imune ao amoníaco, ácidos de esterco e agentes de lavagem. Com mais de 35 anos de confiabilidade em campo na América do Norte, Europa e mercados globais, a RABDION elimina a corrosão, falhas estruturais e riscos de biossegurança de suportes em aço ou betão tradicionais.

Principais características

• Classificação EN 13706 E23.
• Imunidade a meios químicos e resíduos agressivos (amoníaco, ácidos do esterco, agentes de lavagem).
• Melhoria da biossegurança e higiene superficial — não poroso e fácil de limpar.
• Vãos livres estendidos e versatilidade para sistemas de fossa rasa e profunda.
• Conforto térmico e não condutividade elétrica para bem-estar animal e segurança.
• Compatibilidade universal com painéis de ripas plásticas padrão e sistemas de piso modulares.

Geometria do perfil
PROPRIEDADE | NOMINAL | TOLERÂNCIA +/- | UNIDADE
Altura | 135.00 | 0.635 | mm
Largura | 44.00 | 0.220 | mm
Espessura superior | 5.50 | 0.350 | mm
Espessura inferior | 3.75 | 0.200 | mm

Propriedades do perfil
PROPRIEDADE | VALOR | UNIDADE
Segundo momento de área Ix | 39519.70 | mm^4
Segundo momento de área Iy | 1992981.83 | mm^4
Área da secção | 932.19 | mm^2

Tabela de cargas
Vão mm | Flecha mm | UDL recomendado kg/m | UDL máx kg/m² a espaçamento 400 mm | UDL máx kg/m² a espaçamento 600 mm | UDL máx kg/m² a espaçamento 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Especificações técnicas

• Denominação comercial: RABDION GFRP Standard Floor Beam
• Código de produto (CN): PRF-PIG-0044-135-06-00
• Peso: 1930 gr/m
• Certificação: EN 13706 Grade E23
• Compatibilidade: painéis de ripas plásticas padrão e sistemas modulares de piso
• Resistência química: imune a amoníaco, ácidos do esterco e agentes de lavagem
• Segundo momento de área Ix: 39519.70 mm^4
• Segundo momento de área Iy: 1992981.83 mm^4
• Área da secção: 932.19 mm^2
• Geometria - Altura: 135.00 mm (±0.635 mm)
• Geometria - Largura: 44.00 mm (±0.220 mm)
• Geometria - Espessura superior: 5.50 mm (±0.350 mm)
• Geometria - Espessura inferior: 3.75 mm (±0.200 mm)
• Capacidades de carga (exemplos): Vão 1500 mm UDL recomendado 840 kg/m; UDL máx a 400 mm 5250 kg/m²; Vão 3500 mm UDL recomendado 65 kg/m; UDL máx a 800 mm 102 kg/m²
• Confiabilidade comprovada em campo: 35+ anos
