Entlüftungsstopfen TCF/Z

zum Füllen

Produkt

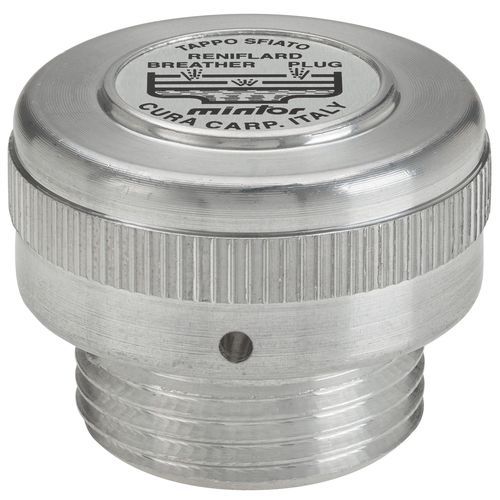

Einfüllstopfen mit Entlüftungsbohrung

Beschreibung
Gewindestopfen aus Aluminiumlegierung, unbehandelt, mit gerändeltem Rundkopf für manuelle Verschraubung. Bohrung zum Abführen des Innendrucks, offen belüftet, Durchmesser von 2 mm bis 3,5 mm. Nur an der oberen Seite des Gehäuses und fern von drehenden Teilen montieren. Bei Anwendungen mit höheren Dichtanforderungen wird der Typ TSFT/N empfohlen. Auf Anfrage mit Eloxalbehandlung lieferbar.

Hinweis
Das Produkt ist nicht für den Betrieb in umgekehrter Position ausgelegt. Die Installation oder Prüfung in dieser Konfiguration entspricht nicht den Konstruktionsspezifikationen und kann den ordnungsgemäßen Betrieb beeinträchtigen.

Technische Daten - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | h | f | d | GEWICHT (g)
TCF/Z0G | 1GCFZ00A | G 1/8" | 13.5 | 8 | 20 | 11
TCF/Z1G | 1GCFZ10A | G 1/4" | 12 | 8 | 22 | 13
TCF/Z2G | 1GCFZ20A | G 3/8" | 13.5 | 10 | 26 | 18
TCF/Z3G | 1GCFZ30A | G 1/2" | 16.5 | 10 | 30 | 33
TCF/Z4G | 1GCFZ40A | G 3/4" | 21.5 | 12 | 40 | 72
TCF/Z5G | 1GCFZ50A | G 1" | 21.5 | 14 | 45 | 95
TCF/Z6G | 1GCFZ60A | G 1" 1/4 | 21.5 | 15 | 55 | 146
TCF/Z7G | 1GCFZ70A | G 1" 1/2 | 21.5 | 15 | 55 | 96
TCF/Z8G | 1GCFZ80A | G 2" | 21.5 | 17 | 70 | 143

Technische Daten - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | h | f | d | GEWICHT (g)
TCF/Z0M | 1MCFZ00A | 10 x 1 | 12 | 8 | 20 |
TCF/Z1M | 1MCFZ10A | 14 x 1.5 | 12 | 8 | 22 | 13
TCF/Z2M | 1MCFZ20A | 16 x 1.5 | 12 | 10 | 26 |
TCF/Z3M | 1MCFZ30A | 18 x 1.5 | 12 | 10 | 26 |
TCF/Z4M | 1MCFZ40A | 20 x 1.5 | 15 | 10 | 30 | 31
TCF/Z5M | 1MCFZ50A | 22 x 1.5 | 15 | 10 | 30 |
TCF/Z6M | 1MCFZ60A | 24 x 2 | 16.5 | 12 | 36 |
TCF/Z7M | 1MCFZ70A | 30 x 2 | 20 | 12 | 42 |
TCF/Z8M | 1MCFZ80A | 33 x 2 | 21.5 | 14 | 45 |

Merkmale / technische Daten

• Modell/Serie: TCF/Z
• Material: Aluminiumlegierung, unbehandelt; Eloxalbehandlung auf Anfrage verfügbar
• Kopfform: gerändelter Rundkopf für manuelle Verschraubung
• Entlüftungsbohrung: Durchmesser 2 bis 3,5 mm, offen belüftet
• Einbauempfehlung: nur an der oberen Seite des Gehäuses und fern von rotierenden Teilen
• Option: für höhere Dichtheitsanforderungen Einsatz des Typs TSFT/N
• Einbaulage-Einschränkung: nicht für den Betrieb in umgekehrter Position vorgesehen
• Verfügbare Größen/Gewinde: siehe Tabellen GAS ISO 228 und METRISCH MB oben (TCF/Z0G–TCF/Z8G und TCF/Z0M–TCF/Z8M)
