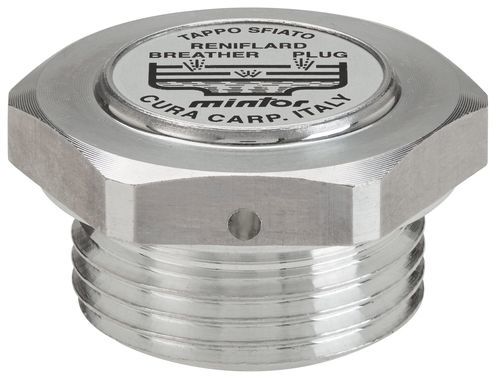

Entlüftungsstopfen TCF

zum Füllen

Produkt
Einfüllschraube mit Entlüftung

Beschreibung
Gewindeschraube aus Aluminiumlegierung, werkseitig ohne Oberflächenbehandlung, mit Sechskantkopf. Loch zur Entlüftung von Innendrücken mit einem Durchmesser von ca. 2 bis 3,5 mm (frei belüftet). Zur Montage nur im oberen Bereich des Kurbelgehäuses, fern von beweglichen Teilen. Für Anwendungen mit höheren Dichtigkeitsanforderungen wird der Typ TSFT/N empfohlen. Auf Anfrage mit Eloxal-Behandlung erhältlich.

Warnung
Das Produkt ist nicht für den Betrieb in umgekehrter Lage ausgelegt. Montage oder Prüfung in dieser Konfiguration entsprechen nicht den Konstruktionsvorgaben und können die Funktionsfähigkeit beeinträchtigen.

Technische Daten - GAS ISO 228
TYP | CODE | GEWINDE | t | f | e | GEWICHT (g)
TCF0G | 1GTCF00A | 1/8\" | 6.5 | 8 | 14 | 3
TCF1G | 1GTCF10A | 1/4\" | 7.5 | 8 | 17 | 6
TCF2G | 1GTCF20A | 3/8\" | 8.5 | 10 | 22 | 11
TCF3G | 1GTCF30A | 1/2\" | 8.5 | 10 | 27 | 17
TCF4G | 1GTCF40A | 3/4\" | 9.5 | 12 | 32 | 25
TCF5G | 1GTCF50A | 1\" | 9.5 | 14 | 40 | 43
TCF6G | 1GTCF60A | 1\" 1/4 | 11.5 | 15 | 50 | 82
TCF7G | 1GTCF70A | 1\" 1/2 | 11.5 | 15 | 55 | 112
TCF8G | 1GTCF80A | 2\" | 12 | 17 | 70 | 225

Technische Daten - MB METRISCH
TYP | CODE | GEWINDE | t | f | e | GEWICHT (g)
TCF0M | 1MTCF00A | 10 x 1 | 6.5 | 8 | 14 | 3
TCF1M | 1MTCF10A | 14 x 1.5 | 7.5 | 8 | 17 | 6
TCF2M | 1MTCF20A | 16 x 1.5 | 7 | 10 | 22 | 10
TCF3M | 1MTCF30A | 18 x 1.5 | 8.5 | 10 | 22 | 11
TCF4M | 1MTCF40A | 20 x 1.5 | 8.5 | 10 | 24 |
TCF5M | 1MTCF50A | 22 x 1.5 | 8.5 | 10 | 27 | 19

Eigenschaften / technische Spezifikationen

• Modell: TCF
• Marke: Mintor Srl
• Material: Aluminiumlegierung (standardmäßig ohne Oberflächenbehandlung geliefert)
• Kopf: Sechskantkopf
• Entlüftung: Loch zur Entlüftung der Innendrücke; Durchmesser ca. 2–3,5 mm (frei belüftet)
• Anwendung: nur im oberen Bereich des Kurbelgehäuses montieren, fern von beweglichen Teilen
• Optionale Oberflächenbehandlung: Eloxal (anodisieren) auf Anfrage
• Nicht geeignet für Betrieb in umgekehrter Lage: nicht umgekehrt montieren oder testen
• Empfohlene Alternative bei höherer Dichtheit: Typ TSFT/N
• Normen / Größen: GAS ISO 228 (TCF0G–TCF8G) und MB METRISCH (TCF0M–TCF5M) — Codes, Gewinde und Gewichte wie oben aufgeführt
