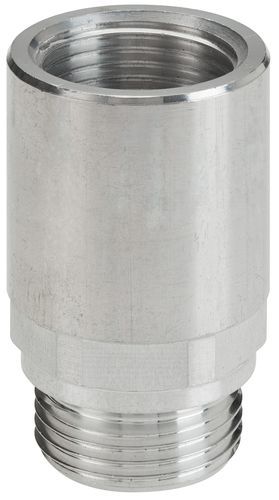

Entlüftungsstopfen PRS/F

Produktbeschreibung
Ölentlüftungsverlängerung für hydraulische/Schmierstoffsysteme. Bestehend aus Körper aus Aluminiumlegierung (Standard: ohne Oberflächenbehandlung), gleiches Innen- und Außengewinde, große Kammer mit Labyrinthaufbau. Besonders geeignet für Landmaschinen, Erdbewegungs- und Baumaschinen.

Optionen

• Auf Anfrage mit Eloxal-Behandlung (Anodisierung) erhältlich.
• Auf Anfrage auch in Stahl ohne Innenmembrane erhältlich.

Hinweis
Das Produkt ist nicht für den Betrieb in umgekehrter Position vorgesehen. Installation oder Prüfung in dieser Konfiguration entspricht nicht den Konstruktionsvorgaben und kann den ordnungsgemäßen Betrieb beeinträchtigen.

Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | d | h | f | e | GEWICHT (g)
PRS/F1G | 1GPSF10A | 1/4" | 20 | 40 | 8 | 17 | 28
PRS/F2G | 1GPSF20A | 3/8" | 26 | 40 | 10 | 22 | 45
PRS/F3G | 1GPSF30A | 1/2" | 30 | 40 | 11 | 27 | 61
PRS/F4G | 1GPSF40A | 3/4" | 36 | 50 | 12 | 32 | 103
PRS/F5G | 1GPSF50A | 1" | 42 | 50 | 14 | 38 | 136

Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | d | h | f | e | GEWICHT (g)
PRS/F1M | 1MPSF10A | 14 x 1.5 | 20 | 40 | 8 | 17 | 28
PRS/F2M | 1MPSF20A | 16 x 1.5 | 26 | 40 | 10 | 22 | 46
PRS/F3M | 1MPSF30A | 18 x 1.5 | 26 | 40 | 10 | 22 | 42
PRS/F4M | 1MPSF40A | 20 x 1.5 | 30 | 40 | 11 | 27 |
PRS/F5M | 1MPSF50A | 22 x 1.5 | 30 | 40 | 11 | 27 | 60

Charakteristiken / Technische Spezifikationen

• Typ: Ölentlüftungsverlängerung.
• Material: Körper aus Aluminiumlegierung (Standard: unbehandelt; eloxierbar auf Anfrage).
• Alternative Ausführung: Auf Anfrage in Stahl ohne Innenmembrane erhältlich.
• Kammer: groß bemessene Kammer mit Labyrinth.
• Gewinde: Ausführungen nach GAS ISO 228 (G-Varianten) und metrische Varianten (M-Varianten) siehe Datenblätter.
• Anwendungsbereich: Landmaschinen, Erdbewegungs- und Baumaschinen.
• Montagehinweis: Nicht für den Betrieb in umgekehrter Position vorgesehen; abweichende Montage/Prüfung kann die Funktion beeinträchtigen.
• Verfügbare Varianten und Abmessungen: siehe Technisches Datenblatt - GAS ISO 228 und METRISCH MB oben.
