Entlüftungsstopfen TCSF/Z

zum Füllen

Produkt
TCSF/Z - Einfüllstopfen mit Entlüftung

Übersicht

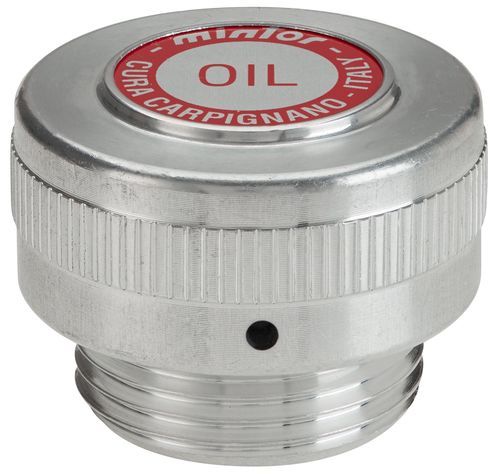

Gewindestopfen aus Aluminiumlegierung (Standard: ohne Oberflächenbehandlung) mit gerändeltem rundem Kopf zur manuellen Betätigung. Ein sphärischer Innenfilter aus Bronze und eine freie Entlüftungsöffnung (Durchmesser 2 mm bis 3,5 mm) ermöglichen das Ablassen innerer Drücke und verhindern das Eindringen von Fremdkörpern während des Ansaugvorgangs. Der Filtrationsgrad ist in den nachstehenden Tabellen angegeben. Der TCSF/Z eignet sich für staubige Umgebungen und wird für den Einsatz an Hydraulikeinheiten empfohlen.

Oberflächen
Auf Anfrage mit Eloxalbehandlung (Anodisierung) erhältlich.

Hinweis zur Installation
Das Produkt ist nicht für den Betrieb in umgekehrter Lage ausgelegt. Eine Installation oder Prüfung in umgekehrter Lage entspricht nicht den Konstruktionsvorgaben und kann die Funktion des Bauteils beeinträchtigen.

Technische Daten - GAS ISO 228
TYPE | CODE | THREAD | h | f | d | μ | WEIGHT (g)
TCSF/Z1G | 1GSFZ10A | 1/4" | 13.5 | 8 | 22 | 40 | 14
TCSF/Z2G | 1GSFZ20A | 3/8" | 13.5 | 10 | 26 | 40 | 21
TCSF/Z3G | 1GSFZ30A | 1/2" | 16.5 | 12 | 30 | 40 | 37
TCSF/Z4G | 1GSFZ40A | 3/4" | 20 | 13.5 | 40 | 40 | 78
TCSF/Z5G | 1GSFZ50A | 1" | 21.5 | 14 | 45 | 40 | 109
TCSF/Z6G | 1GSFZ60A | 1" 1/4 | 21.5 | 16 | 55 | 200 | 154
TCSF/Z7G | 1GSFZ70A | 1" 1/2 | 21.5 | 16 | 55 | 200 | 107
TCSF/Z8G | 1GSFZ80A | 2" | 21.5 | 17 | 70 | 200 | 276

Technische Daten - MB METRIC
TYPE | CODE | THREAD | h | f | d | μ | WEIGHT (g)
TCSF/Z1M | 1MSFZ10A | 14 x 1.5 | 12 | 8 | 22 | 40 | 14
TCSF/Z2M | 1MSFZ20A | 16 x 1.5 | 12 | 10 | 26 | 40 | 21
TCSF/Z3M | 1MSFZ30A | 18 x 1.5 | 12 | 10 | 26 | 40 | 23
TCSF/Z4M | 1MSFZ40A | 20 x 1.5 | 15 | 12 | 30 | 40 | 35
TCSF/Z5M | 1MSFZ50A | 22 x 1.5 | 15 | 12 | 30 | 40 | 37
TCSF/Z6M | 1MSFZ60A | 24 x 2 | 15 | 13.5 | 36 | 40 | 48
TCSF/Z7M | 1MSFZ70A | 30 x 2 | 20 | 14 | 42 | 40 | 87
TCSF/Z8M | 1MSFZ80A | 33 x 2 | 20 | 14 | 45 | 40 | (kein Gewicht angegeben)

Eigenschaften / technische Spezifikationen

• Material: Aluminiumlegierung (ohne Oberflächenbehandlung serienmäßig)
• Kopf: gerändelter runder Kopf für Handanzug
• Filter: sphärischer Innenfilter aus Bronze
• Entlüftungsloch Durchmesser: 2 mm bis 3,5 mm (freie Belüftung)
• Filtrationsgrad: in den Tabellen angegeben (Spalte μ)
• Empfohlene Anwendung: staubige Umgebungen; Hydraulikeinheiten
• Oberflächenoption: Eloxierung (Anodisierung) auf Anfrage
• Installationsbeschränkung: nicht für umgekehrten Betrieb ausgelegt; umgekehrte Installation/Prüfung kann die Funktion beeinträchtigen
• Verfügbare Modelle: Serie TCSF/Z (GAS ISO 228 und MB METRIC Versionen; siehe Tabellen für Abmessungen und Gewichte)
