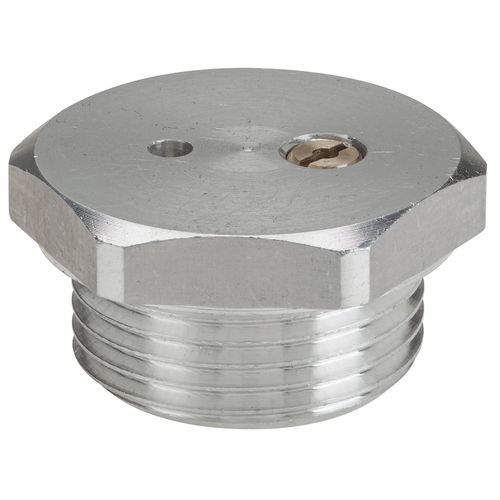

Entlüftungsstopfen TSVV

Produktbeschreibung
Entlüftungsstopfen aus Aluminiumlegierung mit Doppelventil aus gehärteter und angelassener Leichtmetalllegierung. Wird mit Standardkalibrierung 0,10 bar geliefert. Das Doppelventil ermöglicht das Ablassen des Innendrucks und den Lufteinlass beim Absinken des Flüssigkeitsniveaus und verhindert so Kavitation an den Förderorganen. Besonders geeignet für Behälter, ölhydraulische Kreise und hydraulisch betriebene Hebemaschinen.

Optionen
Auf Anfrage mit Eloxierbehandlung (Anodisierung) lieferbar.

Hinweis zur Betriebsposition
Das Produkt ist nicht für den Betrieb in umgekehrter Position ausgelegt. Die Installation oder Prüfung in dieser Konfiguration entspricht nicht den Konstruktionsspezifikationen und kann den ordnungsgemäßen Betrieb beeinträchtigen.

Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | t | f | e | GEWICHT (g)
TSVV1G | 1GSVV10A | 1/4" | 10 | 10 | 17 | 10
TSVV2G | 1GSVV20A | 3/8" | 10 | 10 | 22 | 17
TSVV3G | 1GSVV30A | 1/2" | 10 | 10 | 27 | 28

Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | t | f | e | GEWICHT (g)
TSVV5M | 1MSVV50A | 22x1,5 | 10 | 10 | 27 | 28

Charakteristika / Technische Spezifikationen

• Modell: TSVV
• Material: Gehäuse aus Aluminiumlegierung; Doppelventil aus gehärteter und angelassener Leichtmetalllegierung
• Standardkalibrierung: 0,10 bar
• Funktion: Doppelventil ermöglicht Druckablass und Lufteinlass beim Absinken des Flüssigkeitsniveaus, verhindert Kavitation
• Anwendungsbereiche: Behälter, ölhydraulische Kreise, hydraulisch betriebene Hebemaschinen
• Oberflächenbehandlung: Eloxierung (Anodisierung) auf Anfrage
• Betriebsposition: Nicht für umgekehrte Position ausgelegt; Installation/Prüfung in umgekehrter Position nicht zulässig
• Verfügbare Typen (GAS ISO 228): TSVV1G — Art.-Nr. 1GSVV10A — Gewinde 1/4" — t 10 — f 10 — e 17 — Gewicht (g) 10; TSVV2G — Art.-Nr. 1GSVV20A — Gewinde 3/8" — t 10 — f 10 — e 22 — Gewicht (g) 17; TSVV3G — Art.-Nr. 1GSVV30A — Gewinde 1/2" — t 10 — f 10 — e 27 — Gewicht (g) 28
• Verfügbare Typen (METRISCH MB): TSVV5M — Art.-Nr. 1MSVV50A — Gewinde 22x1,5 — t 10 — f 10 — e 27 — Gewicht (g) 28
