Bouchon reniflard TFES/Z

Présentation

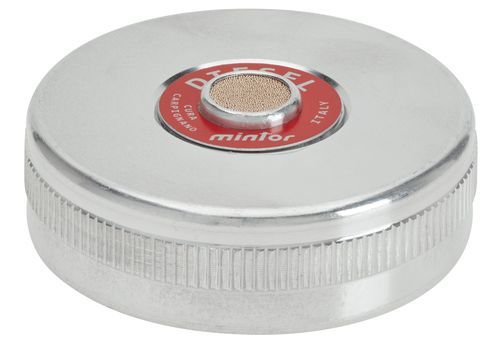

Bouchon fileté femelle avec reniflard. Bouchon à filetage intérieur en alliage d'aluminium, livré sans traitement de surface, pour applications sur manchons à filetage mâle. Le filtre sphérique en bronze de 40 µm intégré au bouchon libère les pressions internes et empêche l'entrée de corps étrangers lors de la phase d'aspiration. Traitement par anodisation disponible sur demande.

Remarque d'utilisation
Le produit n'est pas conçu pour fonctionner en position inversée. L'installation ou les essais dans cette configuration ne sont pas conformes aux spécifications de conception et peuvent compromettre le bon fonctionnement.

Fiche Technique - GAS ISO 228
MODELE | CODE OIL | CODE DIESEL | f | d | h | POIDS (g)
TFES/Z0G | 1WFSZ002 | 1WFSZ003 | 1" | 40 | 20 | 34
TFES/Z1G | 1WFSZ102 | 1WFSZ103 | 1" 1/4 | 50 | 22 | 49
TFES/Z2G | 1WFSZ202 | 1WFSZ203 | 1" 1/2 | 55 | 22 | 54
TFES/Z3G | 1WFSZ302 | 1WFSZ303 | 2" | 65 | 22 | 68

Fiche Technique - MÉTRIQUE MB
MODELE | CODE OIL | CODE DIESEL | f | d | h | POIDS (g)
TFES/Z4M | 1WFSZ402 | 1WFSZ403 | 60 x 2 | 65 | 22 | 67

Caractéristiques / spécifications techniques

• Matériau : alliage d'aluminium (corps du bouchon).
• Filtre : filtre sphérique en bronze intégré, 40 µm — libère les pressions internes et empêche l'entrée de corps étrangers.
• Traitement : livré sans traitement ; anodisation disponible sur demande.
• Orientation : non conçu pour fonctionner en position inversée — installation ou essais inversés peuvent compromettre le fonctionnement.
• Normes / types de filetage : GAS ISO 228 (tailles GAS ci‑dessus) et MB MÉTRIQUE (taille métrique ci‑dessus).
• Types disponibles et données principales :
  • TFES/Z0G — CODE OIL 1WFSZ002, CODE DIESEL 1WFSZ003, f 1", d 40, h 20, poids 34 g.
  • TFES/Z1G — CODE OIL 1WFSZ102, CODE DIESEL 1WFSZ103, f 1" 1/4, d 50, h 22, poids 49 g.
  • TFES/Z2G — CODE OIL 1WFSZ202, CODE DIESEL 1WFSZ203, f 1" 1/2, d 55, h 22, poids 54 g.
  • TFES/Z3G — CODE OIL 1WFSZ302, CODE DIESEL 1WFSZ303, f 2", d 65, h 22, poids 68 g.
  • TFES/Z4M — CODE OIL 1WFSZ402, CODE DIESEL 1WFSZ403, f 60 x 2 (métrique), d 65, h 22, poids 67 g.
