Vanne à purge pneumatique TSVV/Z

à airpour gazen métal

Présentation

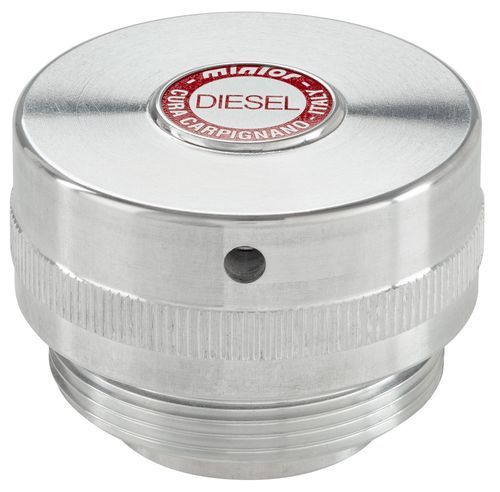

Bouchon reniflard et d'aspiration TSVV/Z à double soupape, réalisé en alliage d'aluminium sans traitement de surface. Fourni étalonné avec reniflard (sortie) de 0,07 à 0,15 bar et aspiration (entrée) de 0,02 à 0,05 bar. La double soupape permet les fonctions d'entrée et de sortie de pression. Livré complet avec joint torique en Viton pour reniflard Diesel et joint en NBR pour reniflard huile. Particulièrement adapté aux réservoirs, réservoirs mobiles, groupes électrogènes et équipements de levage hydrauliques.

Options

• Traitement d'anodisation disponible sur demande.

Informations techniques - GAS ISO 228 (tableau)
MODELE | CODE | FILETAGE | COQUILLE | h | f | d | g | l | POIDS (g)
TSVV/Z7G | 1GSVVZ70 | 1" 1/2 | ✓ | 31 | 14 | 55 | 42 | 7 | 180
TSVV/Z8G | 1GSVVZ80 | 2" | | 31 | 14 | 70 | 42 | 7 | 324

Applications

• Réservoirs fixes
• Réservoirs mobiles
• Groupes électrogènes
• Machines de levage hydrauliques

Caractéristiques / spécifications techniques

• Type : Bouchon reniflard et d'aspiration à double soupape
• Matériau : Alliage d'aluminium (sans traitement de surface ; anodisation sur demande)
• Étalonnage reniflard (sortie) : 0,07 - 0,15 bar
• Étalonnage aspiration (entrée) : 0,02 - 0,05 bar
• Fonction : Double soupape pour entrée et sortie de pression
• Joints : O-ring Viton pour Diesel, O-ring NBR pour huile
• Norme : GAS ISO 228
• Variantes disponibles : TSVV/Z7G (1" 1/2, poids 180 g), TSVV/Z8G (2", poids 324 g)
