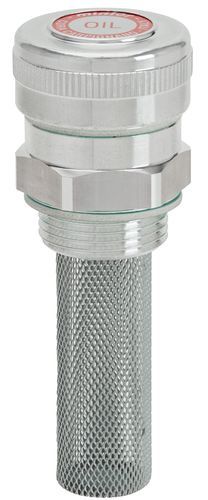

Bouchon reniflard TRTCSF/Z

de remplissage

Description générale

• Bouchon reniflard et de remplissage.
• Bouchon fileté en alliage d'aluminium sans traitement avec cartouche filtrante extractible 800 μ en acier galvanisé.
• Le filtre intégré a un degré de filtration de 40 μ.
• Disponible en option avec écrou d'ancrage pour trou non fileté.
• Adapté aux applications sur groupes hydrauliques, machines-outils et engins de terrassement.

Remarques

• Le produit n'est pas conçu pour fonctionner en position inversée.
• L'installation ou l'essai dans cette configuration n'est pas conforme aux spécifications de conception et peut compromettre le bon fonctionnement de l'appareil.

Informations techniques - GAS ISO 228
TYPE; CODE; FILETAGE; FILTRE; d; g; f; h; l; c; e; POIDS (g)
TRTCSF/Z5G; 1FSFZ502; 1"; 40 μ; 45; 33.3; 14; 42; 82; 25; 40; 163
TRTCSF/Z8G; 1FSFZ802; 2"; 200 μ; 70; 59.4; 17; 53; 113; 49; 70; 543


Caractéristiques / spécifications techniques

• Marque : Mintor Srl
• Modèle : TRTCSF/Z
• Type : bouchon reniflard et de remplissage fileté
• Matériau (bouchon) : alliage d'aluminium (sans traitement de surface)
• Cartouche filtrante extractible : 800 μ, acier galvanisé
• Degré de filtration du filtre intégré : 40 μ
• Accessoire optionnel : écrou d'ancrage pour trou non fileté
• Applications : groupes hydrauliques, machines-outils, engins de terrassement
• Remarque de conception : ne pas utiliser en position inversée ; installation/essai inversé non conforme
• Norme / Filetage : GAS ISO 228
• Types disponibles : TRTCSF/Z5G (code 1FSFZ502, filetage 1", poids 163 g), TRTCSF/Z8G (code 1FSFZ802, filetage 2", poids 543 g)
